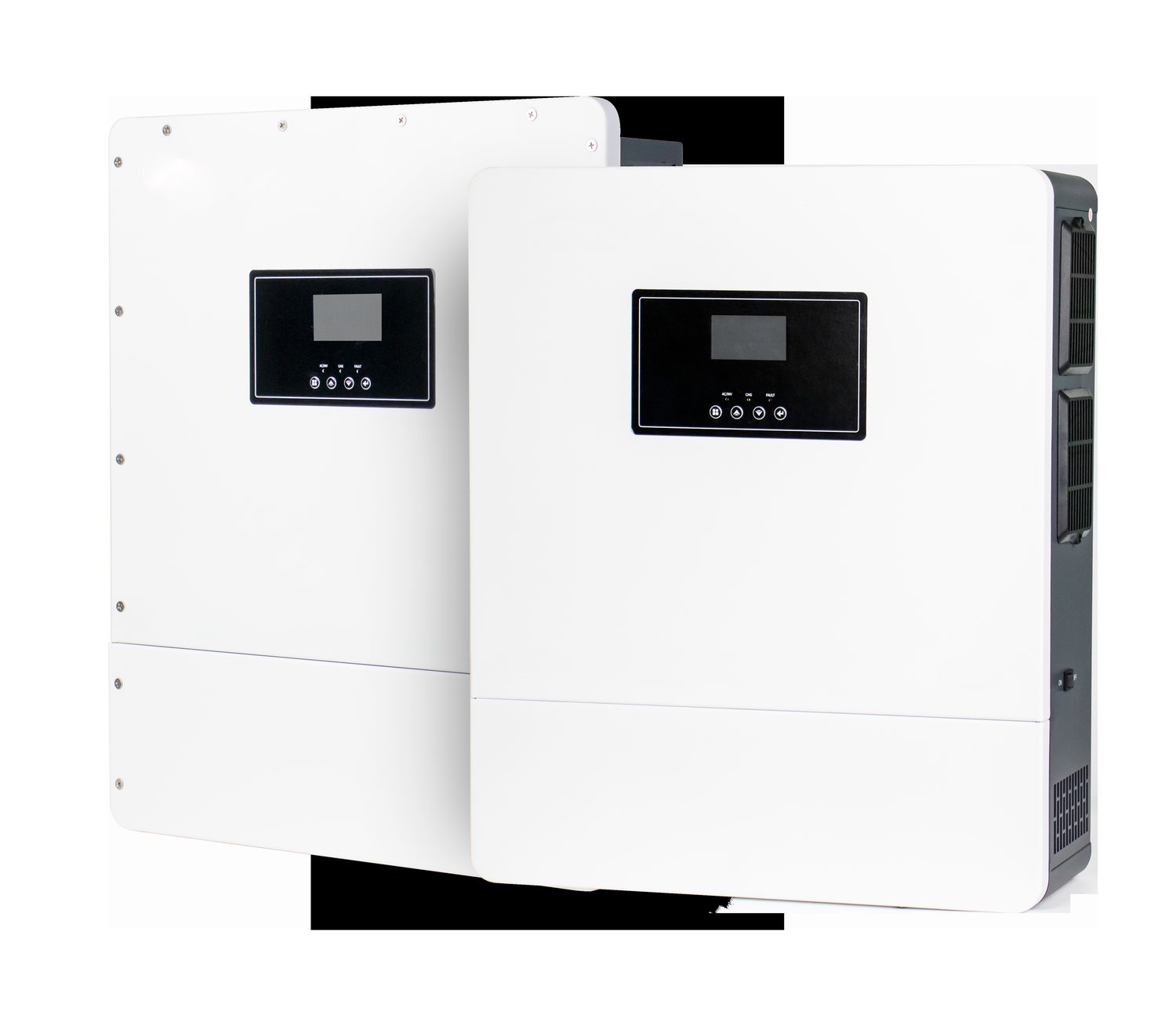

عواكس شمسية هجينة — سلسلتا HE200 و HE300
في سطر واحد: عواكس هجينة تعمل خارج الشبكة أو متصلة بها أو في الوضع المختلط — بما يشمل التشغيل بدون بطارية ومخرج تيار متردد مزدوج حسب أولوية الحمل. من 1.2 كيلوواط إلى 11 كيلوواط للوحدة، وحتى 99 كيلوواط عند التوازي.
نطاق الطُرز
كل رقم أدناه مأخوذ من أوراق المواصفات الفنية الرسمية. وحيثما اختلف رقم الطراز عن القدرة المقدرة الفعلية، فإن عمود القدرة المقدرة هو المعتمد.
| الطراز | القدرة المقدرة | جهد البطارية | أقصى دخل PV | درجة الحماية | الوزن الصافي |
|---|---|---|---|---|---|
| HE200-3000-O-I5 | 2000 واط | 12 فولت | 3000 واط | IP54 | 6.5 كغ |
| HE200-4200-T | 3600 واط | 24 فولت | 5000 واط | IP21 | 6.5 كغ |
| HE200-4200-T-I5 | 3600 واط | 24 فولت | 5000 واط | IP54 | 8.65 كغ |
| HE200-6500-T | 5500 واط | 24 فولت | 9000 واط | IP21 | 8.6 كغ |
| HE200-7200-F | 6200 واط | 48 فولت | 9000 واط | IP21 | 8.2 كغ |
| HE200-7200-F-I5 | 6200 واط | 48 فولت | 9000 واط | IP54 | 11.7 كغ |
| HE200-12000-F | 12000 واط | 48 فولت | 2 × 7500 واط | IP21 | 15.15 كغ |
| HE300-7200-F | 6200 واط | 48 فولت | 8500 واط | IP21 | 9.7 كغ |
| HE300-12000-F | 11000 واط | 48 فولت | 2 × 7500 واط | IP21 | 21 كغ |
| HE300-12000-F-I5 | 11000 واط | 48 فولت | 2 × 7500 واط | IP54 | 22.9 كغ |
| HE200-7200-FP | 58500 واط (9 وحدات) | 48 فولت | 9000 واط / سلسلة | IP21 | 8.7 كغ |
| HE300-7200-FP-I5 | 55800 واط (9 وحدات) | 48 فولت | 8500 واط / وحدة | IP54 | 14.75 كغ |
| HE300-12000-FP | 99000 واط (9 وحدات) | 48 فولت | 7500 واط / سلسلة | IP21 | 21.3 كغ |
اقرأ الرقم بتمعّن. طراز 7200 هو جهاز بقدرة 6200 واط؛ ورقم 12000 يمنحك 12000 واط في HE200 لكن 11000 واط في HE300. راجع دليل رموز الطُرز للخريطة الكاملة.
ماذا يعني «هجين» هنا
يمكن لهذه الوحدات العمل في ثلاثة أوضاع والتبديل بينها:
- خارج الشبكة — تُغذّي الحمل من البطارية والألواح، دون أي اتصال بالشبكة.
- متصل بالشبكة — يسحب من الشبكة، مع حماية من الارتداد العكسي في الوضع المختلط.
- هجين / مختلط — يجمع الشبكة والألواح والبطارية، ويرتّب أولوية المصادر حسب الإعداد.
الخرج موجة جيبية نقية، لذا تبدأ الأحمال الحثّية (المحركات والمضخات والضواغط) دون الأزيز والتسخين اللذين تسبّبهما وحدات الموجة المعدَّلة.
المزايا الأساسية
التشغيل بدون بطارية. يمكن تشغيل الطراز الهجين بالألواح والشبكة فقط، دون توصيل بطارية. فيبدأ المشتري دون تكلفة مجموعة البطاريات، ويضيف التخزين لاحقًا دون استبدال العاكس.
مخرج تيار متردد مزدوج بالأولوية. من HE200-6500-T وأعلى، تستخدم الطرازات بنية L1+N1+L2+N2+PE — مخرج رئيسي ومخرج ثانوي. وصّل الأحمال الحرجة بالمخرج الرئيسي والأحمال غير الحرجة بالمخرج الثانوي. وعندما ينخفض شحن البطارية، تقطع الوحدة المخرج الثانوي لتطيل زمن التشغيل على المخرج الرئيسي. وهذه هي الميزة التي يقدّرها المقاولون أكثر من غيرها في مشاريع التغذية الاحتياطية.
التوسّع بالتوازي. الطرازات المزودة بلاحقة FP تُوصَّل على التوازي حتى 9 وحدات، لتقديم خرج ثلاثي الأطوار 415 فولت متردد أو توسّع أحادي الطور — 58.5 كيلوواط في HE200-7200-FP، و99 كيلوواط في HE300-12000-FP.
نسخ IP54. الطرازات المزودة بلاحقة I5 تستخدم هيكلًا محكم الغلق بدرجة IP54 للتركيب الخارجي. لاحظ أن هذه طرازات مستقلة: فشهادة أو مواصفة IP54 لا تنتقل من نسخة IP21.
التواصل مع نظام إدارة البطارية (BMS). منفذا CAN وRS485 يتصلان بوحدات BMS لبطاريات الليثيوم من Pylontech وGrowatt وSRNE وDeye وVoltronic وغيرها. وعند تعذّر التواصل، يمكن ضبط الوحدة على جهود شحن وتفريغ يدوية.
المراقبة. وحدة Wi-Fi تُركَّب في منفذ COM؛ ويعرض التطبيق ومنصة السحابة بيانات التوليد والأعطال، ويدعمان تحديثات OTA.
نطاق الخرج أحادي الطور
جميع الطرازات الهجينة المذكورة توفّر خرجًا أحادي الطور 230/240 فولت متردد عند 50/60 هرتز، مع نطاق دخل 90–280 فولت متردد. ويمكن للطرازات المتوازية أن توفّر إضافةً خرجًا ثلاثي الأطوار 415 فولت متردد.
أي طراز لأي مهمة
| الحالة | الطرازات المقترحة |
|---|---|
| منزل صغير، تغذية احتياطية محدودة، أقل تكلفة بداية | HE200-3000-O-I5 (IP54، يعمل بدون بطارية) |
| منزل عادي بألواح 5–6 كيلوواط | HE200-6500-T أو HE200-7200-F |
| منزل مع فصل الأحمال الحرجة | HE200-7200-F (مخرج تيار متردد مزدوج) |
| منزل كبير أو منشأة تجارية صغيرة بألواح كبيرة | HE200-12000-F أو HE300-12000-F |
| موقع تجاري ثلاثي الأطوار | HE200-7200-FP / HE300-12000-FP (توازي 9 وحدات) |
