ما القدرة الحقيقية للطراز HE200-7200-F؟

6200 واط. الرقم 7200 في رمز الطراز هو رمز آلة وليس القدرة. بعض إصدارات الكتالوج تذكر 6500 واط، لكن صحيفة المواصفات وجدول المعاملات يعطيان 6200 واط، وهو الرقم الذي نعتمده.

ما الشهادات التي يحملها هذا الطراز؟

هو الأكثر اكتمالًا من حيث الملفات في السلسلة: CE (LVD+EMC)، وFCC SDoC، وRoHS 2.0، وهو عيّنة الاختبار الرئيسية لتقرير GB 4943.1-2022 رقم RKEYS250917157.

ما نطاق جهد MPPT؟

من 60 إلى 450 فولت تيار مستمر، بجهد دائرة مفتوحة أقصى 500 فولت تيار مستمر. لا تتجاوز 500 فولت، إذ يعرّض ذلك الجهاز للتلف الفوري.

HE200-7200-F — عاكس هجين 6200 واط، 48 فولت

Name: HE200-7200-F Solar Inverter
Brand: Grenkago
SKU: HE200-7200-F
Availability: InStock

باختصار: الطراز الأكمل ملفًا في السلسلة والخيار الطبيعي لنظام 48 فولت — خرج 6200 واط، إدخال ألواح 9000 واط، خرج متردد مزدوج، وتغطية شهادات كاملة.

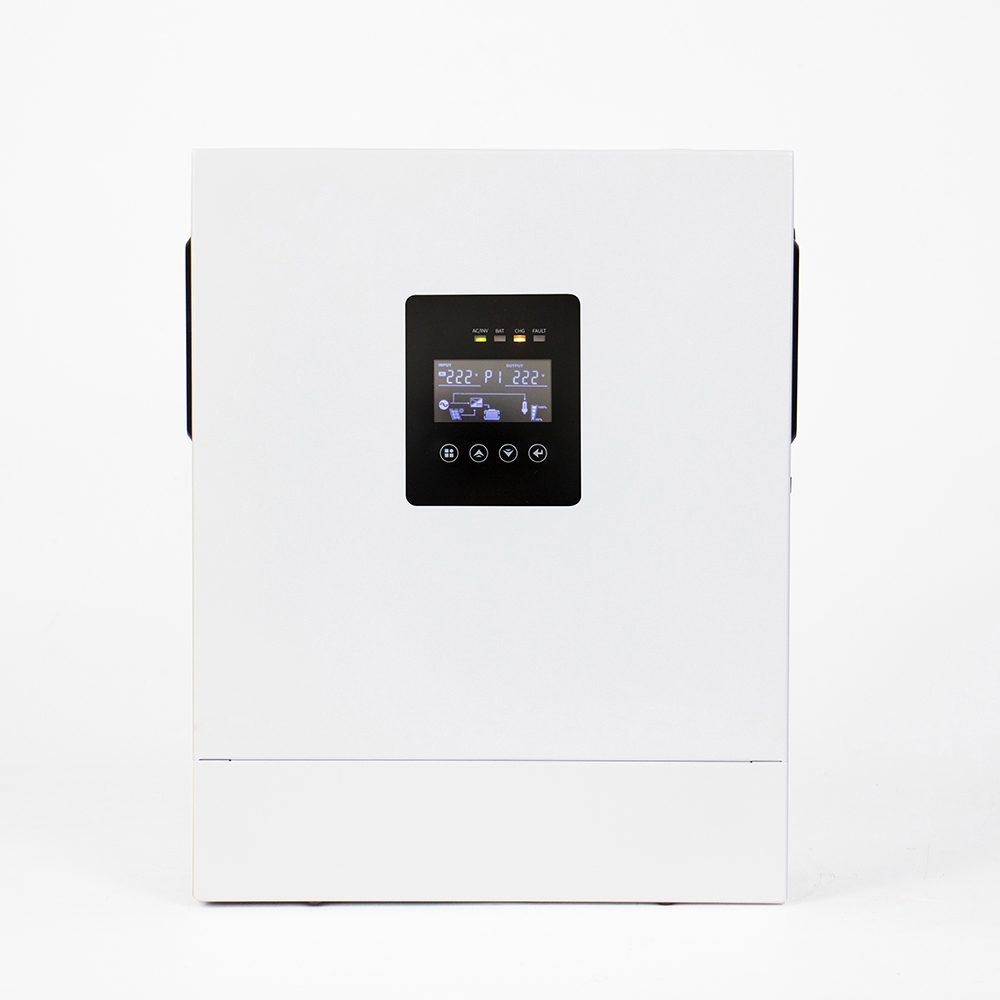

عاكس شمسي هجين HE200-7200-F بقدرة 6200 واط و48 فولت، منظر أمامي مع شاشة LCD — HE200-7200-F — الطراز الأكمل ملفًا في السلسلة: خرج 6200 واط، نظام 48 فولت، خرج متردد مزدوج.

المواصفات الفنية

الفئة	البند	القيمة
خرج العاكس	أقصى قدرة خرج	6200 واط
	أقصى جهد خرج	240 فولت متردد ±5% (طور واحد)
	أقصى تيار خرج	27 أمبير
	تردد الخرج	50/60 هرتز
	شكل موجة الخرج	موجة جيبية نقية
	بنية الخرج	L1+N1+L2+N2+PE (خرج مزدوج)
البطارية	نوع البطارية	حمض الرصاص / ليثيوم
	جهد البطارية المقنن	48 فولت تيار مستمر
	أقصى تيار شحن ألواح مشترك	120 أمبير
	أوضاع الشحن	مرحلتان / ثلاث مراحل / تلقائي
إدخال الألواح	مسارات MPPT	1
	أقصى قدرة إدخال	9000 واط
	أقصى جهد دائرة مفتوحة	500 فولت تيار مستمر
	أقصى تيار دائرة قصيرة	27 أمبير
	نطاق العمل بالدائرة المفتوحة	60–450 فولت تيار مستمر
	الكفاءة	99.5% (شحن الألواح)
إدخال الشبكة / المولّد	نطاق جهد الإدخال	90–280 فولت متردد
	جهد الإدخال المقنن	220 فولت متردد
	تردد الإدخال	50/60 هرتز
	أقصى تيار	40 أمبير
عام	الأبعاد	395 × 332.4 × 116.2 مم
	الوزن الصافي	8.2 كجم
	الوزن الإجمالي	9.6 كجم
	درجة الحماية	IP21
	حرارة التشغيل	−10 إلى 50 °س (الكتالوج) / −10 إلى 60 °س (جدول المعاملات)
	التبريد	تبريد ذكي بمروحة
	الرطوبة	5–95%

النسخة IP54، HE200-7200-F-I5، تحمل المواصفات الكهربائية نفسها — 6200 واط، 48 فولت، إدخال ألواح 9000 واط — داخل غلاف محكم بوزن 11.7 كجم: 500 × 359 × 126 مم، ووزن إجمالي 13.35 كجم. الجهاز نفسه بغلاف مختلف. عن رمز الطراز: الرقم «7200» رمز آلة وليس القدرة المقننة. القدرة المقننة هي 6200 واط. إصدار واحد من الكتالوج يذكر 6500 واط، لكن صحيفة المواصفات وجدول المعاملات يعطيان 6200 واط، ونعتمد 6200 واط باتساق.

أبرز المزايا

خرج متردد رئيسي وثانوي — فصل الأحمال حسب أهميتها.
نطاق MPPT من 60 إلى 450 فولت تيار مستمر — نافذة عمل واسعة للألواح.
خرج موجة جيبية نقية.
تشغيل بدون بطارية — يعمل بالألواح والشبكة فقط.
اتصال BMS عبر CAN / RS485.

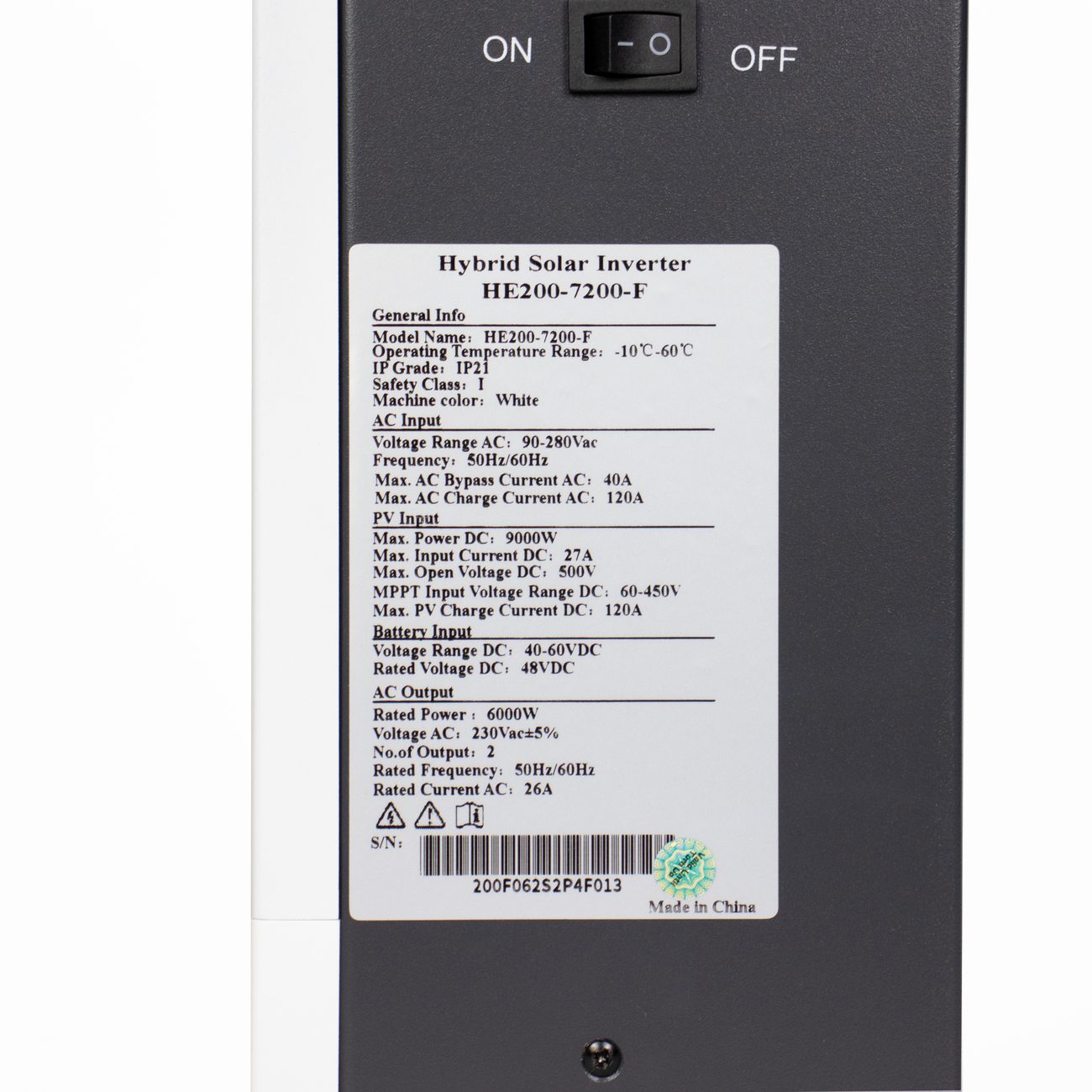

الظهر الخلفي للطراز HE200-7200-F ويظهر مفتاح التشغيل والإطفاء الرئيسي وبطاقة البيانات — اللوحة الخلفية — مفتاح التشغيل والإطفاء الرئيسي وبطاقة البيانات.

القاعدة السفلية للطراز HE200-7200-F وتظهر مروحتا التبريد وصف الأطراف — القاعدة السفلية — مروحتا تبريد وصف الأطراف الكامل (دخول/خروج متردد، بطارية، ألواح).

لماذا هذا الطراز

ثلاثة أسباب تجعله عادةً الوحدة الموصى بها لنظام 48 فولت:

الملفات. هو عيّنة الاختبار الرئيسية لتقرير FCC SDoC رقم RKEYS250916316 ولتقرير GB 4943.1-2022 رقم RKEYS250917157، وهو مُدرج في شهادة CE الصادرة عن UDEM، وشهادة FCC، وشهادة RoHS، وتقرير GB 4943.1. ولا يحمل أي طراز آخر ملفًا بهذا الاكتمال.
نظام 48 فولت. عند 6200 واط يسحب نظام 48 فولت نحو 130 أمبير بدلًا من 260 أمبير يطلبها نظام 24 فولت — كابل أصغر، وحرارة أقل، وتركيب أبسط.
خرج متردد مزدوج. من هذه الفئة صعودًا يفصل الطراز الأحمال الحرجة عن غير الحرجة ويقطع الخرج الثانوي عند انخفاض البطارية.

سياق تحديد القدرة

9000 واط إدخال ألواح مقابل 6200 واط خرج. التوصيل العملي يستخدم ألواحًا بقدرة 540–700 واط وبجهد دائرة مفتوحة 45–55 فولت، تُوصل من 4 إلى 8 على التوالي ثم على التوازي حسب الحاجة. ويجب أن يقع جهد عمل المصفوفة داخل نطاق 60–450 فولت تيار مستمر، وألا يتجاوز جهد الدائرة المفتوحة 500 فولت مطلقًا.

من جهة البطارية: عند 6200 واط و48 فولت، توقّع تيار بطارية نحو 130 أمبير. احتسب كابل بطارية بمقطع 35–50 مم² وقاطعًا بسعة 150–250 أمبير. ويجب أن يحترم تيار الشحن كيمياء البطارية — 0.2C لحمض الرصاص و0.5C لليثيوم. راجع دليل التركيب.

نظام نموذجي: منزل مع دائرة ورشة، باستهلاك يومي نحو 12 كيلوواط ساعة، ويوم واحد استقلالية، وألواح بقدرة 4–5 كيلوواط ذروة. الخرج الرئيسي يغذي المنزل، والثانوي يغذي الورشة، ويستمر المنزل في العمل عند انخفاض البطارية.

التوصيلات والمراقبة والملحقات

تخطيط الأطراف، ومخطط توصيل النظام، وخيارات المراقبة، والملحقات المرفقة بالوحدة.

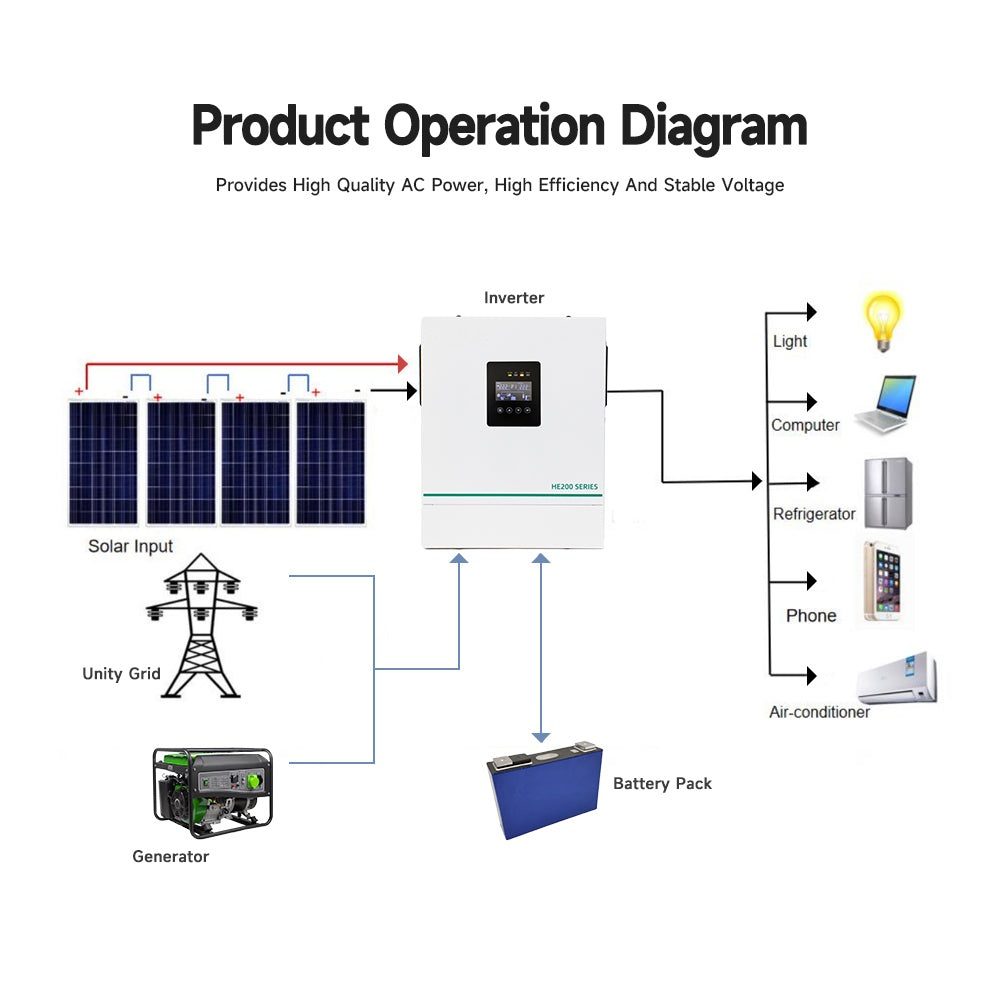

مخطط تشغيل الطراز HE200-7200-F: مصفوفة الألواح والشبكة ومجموعة البطاريات والأحمال والاتصال في مخطط واحد — مخطط النظام — مصفوفة الألواح، وإدخال الشبكة، ومجموعة البطاريات، والأحمال المدعومة، والمراقبة في مخطط واحد.

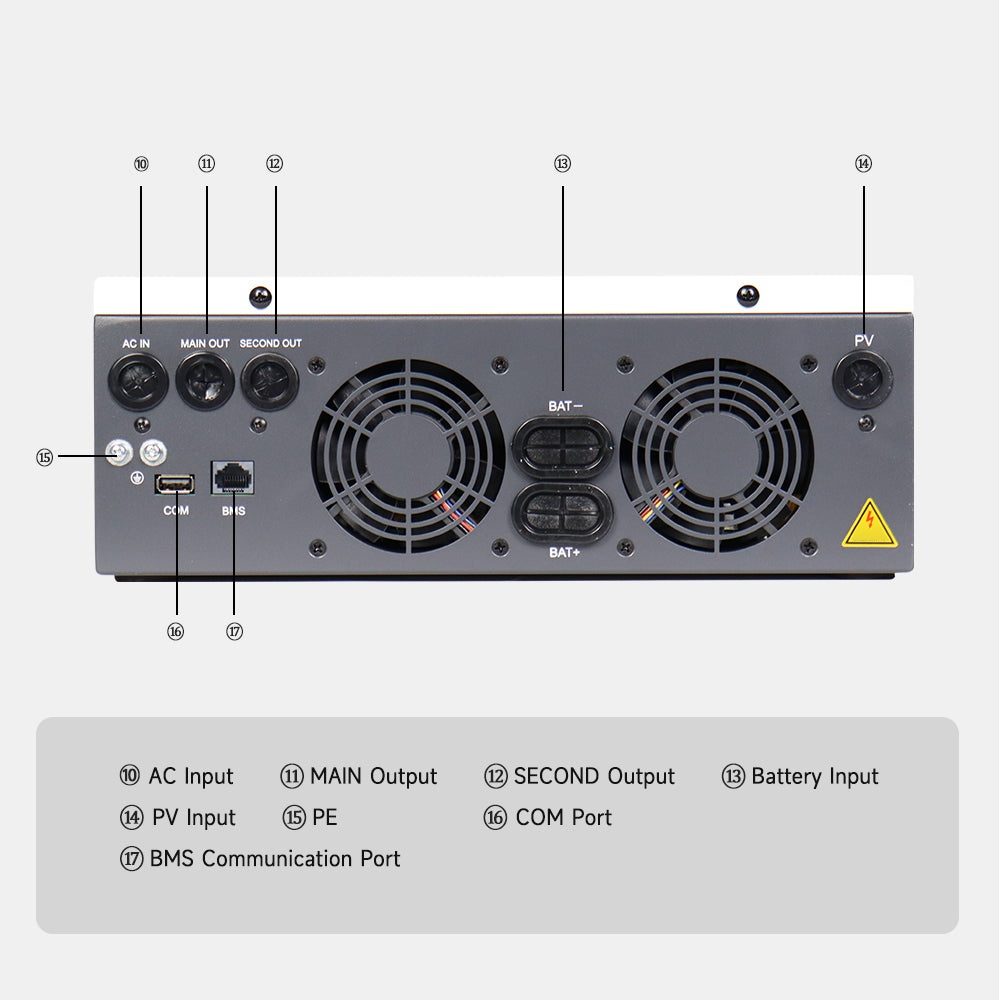

مفتاح توصيف الواجهات للطراز HE200-7200-F مع إدخال التيار المتردد والخرج الرئيسي والثانوي وإدخال البطارية وإدخال الألواح وناقل PE ومنفذ COM ومنفذ اتصال BMS — توصيف الواجهات — إدخال متردد، خرج رئيسي، خرج ثانوي، إدخال بطارية، إدخال ألواح، PE، منفذ COM، ومنفذ اتصال BMS.

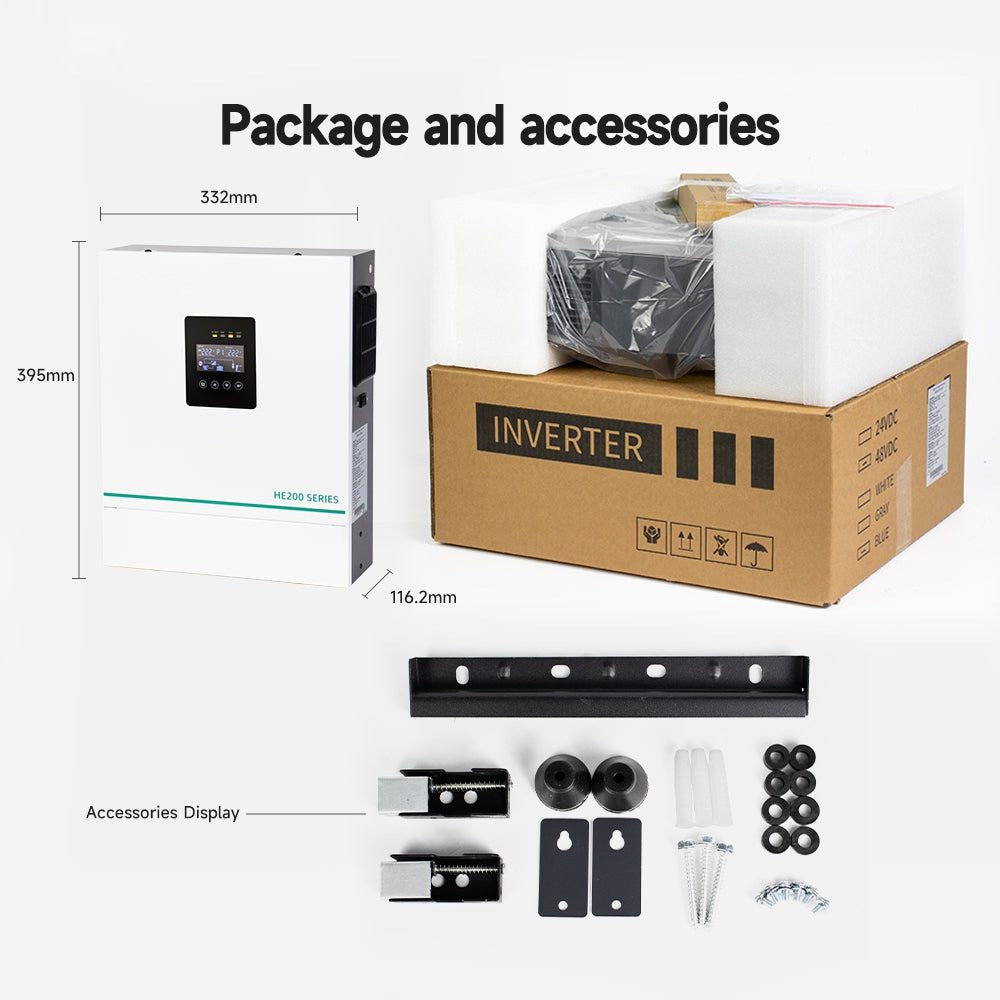

التغليف والملحقات للطراز HE200-7200-F: الكرتون وطقم الملحقات ودليل المستخدم — التغليف والملحقات — الكرتون وطقم الملحقات ودليل المستخدم.

نطاق الشهادات

الشهادة	الحالة
CE (LVD + EMC) — M.2025.206.C116069	مغطّى (طراز مُدرج)
FCC Part 15 Subpart B SDoC — CKEYS251013025	مغطّى — وهو عيّنة الاختبار الرئيسية للتقرير RKEYS250916316
RoHS 2.0 — CKEYS251013024	مغطّى — وهو عيّنة الاختبار الرئيسية للتقرير RKEYS250916315
GB 4943.1-2022 — RKEYS250917157	مغطّى — وهو عيّنة الاختبار الرئيسية

وهو الطراز الوحيد في السلسلة الذي ينطبق عليه كل ملف محمول انطباقًا مباشرًا لا على سبيل تغطية السلسلة فقط.

نسخة IP54 مختلفة. الطراز HE200-7200-F-I5 غير مُدرج في شهادة CE الصادرة عن UDEM — فتلك الشهادة لا تغطي أي طراز بلاحقة I5 — لذلك يجب اعتبار CE (LVD + EMC) غير محمولة لنسخة I5. لكنه يظهر في قائمتي طرازات FCC وRoHS وفي تقريري GB 4943.1-2022 على سبيل تغطية السلسلة. التفاصيل الكاملة في صفحة الشهادات.

طرازات ذات صلة

نسخة IP54: HE200-7200-F-I5 — 6200 واط، غلاف محكم، 11.7 كجم
نسخة التوازي: HE200-7200-FP — 58.5 كيلوواط عبر 9 وحدات
قدرة أعلى: HE200-12000-F — 12000 واط، MPPT مزدوج
