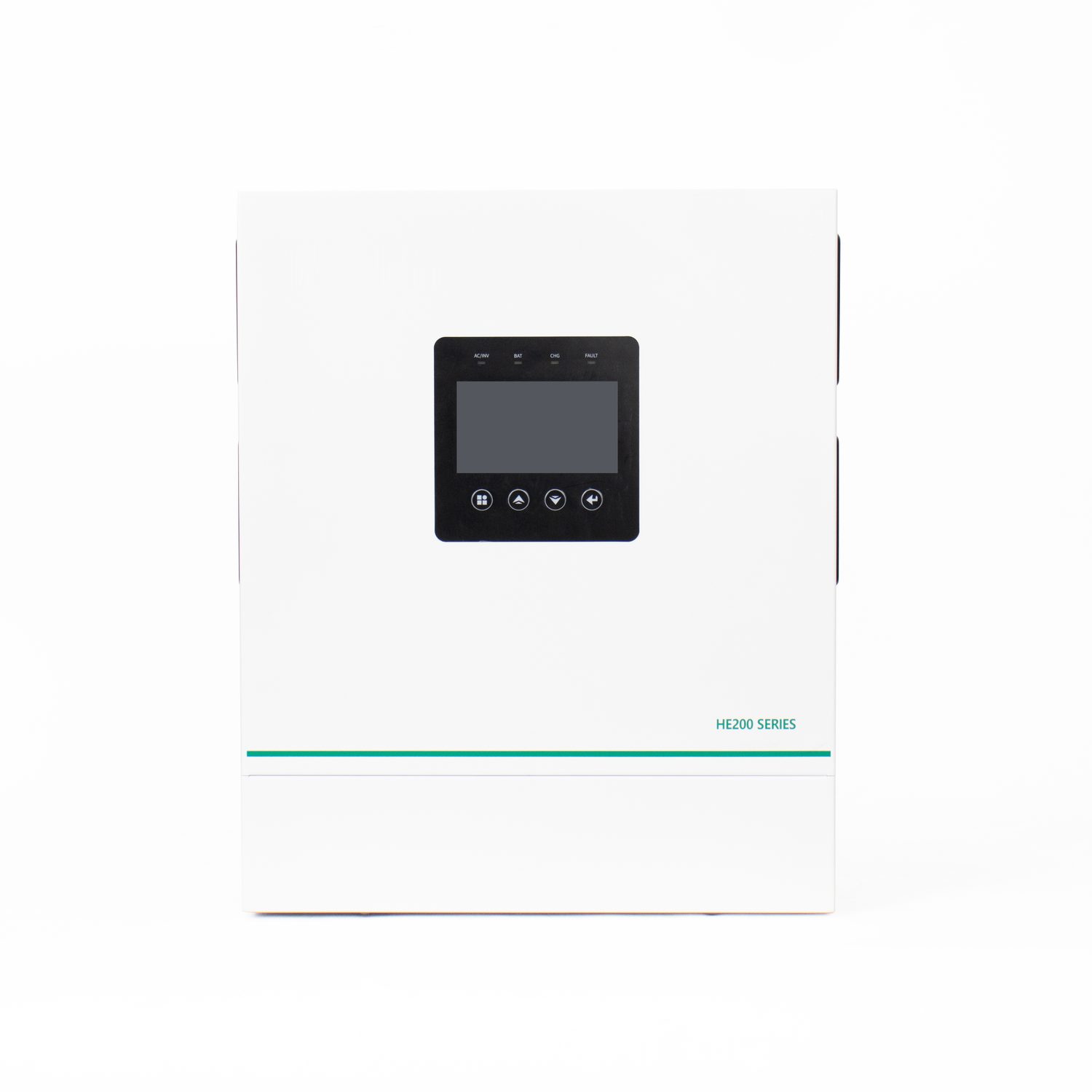

HE200-12000-F — عاكس هجين 12000 واط، MPPT مزدوج
باختصار: أكبر وحدة منفردة في سلسلة HE200 — 12000 واط، وMPPT مزدوج، وخرج متردد مزدوج، وبطارية 48 فولت. مصنوعة لحمل منزل كامل أو حمل تجاري خفيف بمصفوفتَي ألواح مستقلتين.
المواصفات الفنية

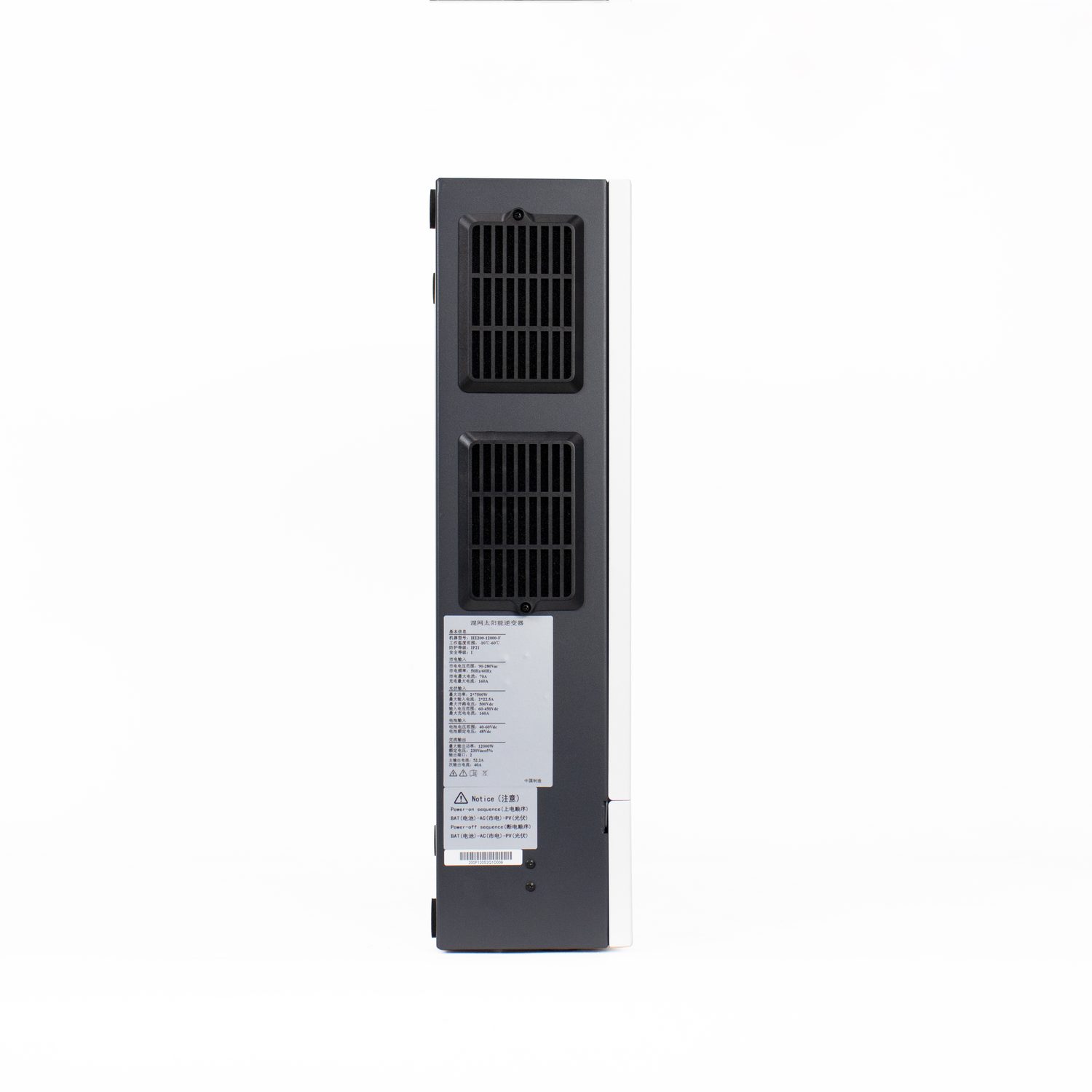

| الفئة | البند | القيمة |
|---|---|---|
| خرج العاكس | أقصى قدرة خرج | 12000 واط |
| أقصى جهد خرج | 240 فولت متردد ±5% (طور واحد) | |
| أقصى تيار خرج | 54.5 أمبير | |
| تردد الخرج | 50/60 هرتز | |
| شكل موجة الخرج | موجة جيبية نقية | |
| بنية الخرج | L1+N1+L2+N2+PE (الخرج الثاني حتى 40 أمبير) | |
| البطارية | نوع البطارية | حمض الرصاص / ليثيوم |
| جهد البطارية المقنن | 48 فولت تيار مستمر | |
| نطاق جهد البطارية | 40–60 فولت | |
| أقصى تيار شحن ألواح مشترك | 160 أمبير | |
| إدخال الألواح | مسارات MPPT | 2 |
| أقصى قدرة إدخال | 2 × 7500 واط (7500 واط لكل سلسلة) | |
| أقصى جهد دائرة مفتوحة | 500 فولت تيار مستمر | |
| أقصى تيار دائرة قصيرة | 2 × 22.5 أمبير | |
| نطاق العمل بالدائرة المفتوحة | 60–450 فولت تيار مستمر | |
| الكفاءة | 99.5% (شحن الألواح) | |
| إدخال الشبكة / المولّد | نطاق جهد الإدخال | 90–280 فولت متردد |
| جهد الإدخال المقنن | 230 فولت متردد | |
| تردد الإدخال | 50/60 هرتز | |
| أقصى تيار تجاوز | 70 أمبير | |
| عام | الأبعاد | 494 × 408 × 127 مم |
| الوزن الصافي | 15.15 كجم | |
| الوزن الإجمالي | 17.4 كجم | |
| درجة الحماية | IP21 | |
| حرارة التشغيل | −10 إلى 60 °س | |
| التبريد | تبريد ذكي بمروحة | |
| الرطوبة | 5–95% |
النسخة IP54، HE200-12000-F-I5، تحمل المواصفات الكهربائية نفسها — 12000 واط، و48 فولت، وMPPT مزدوج — داخل غلاف محكم للتركيب الخارجي. وهو طراز منفصل: فلا درجة الحماية ولا موقف الشهادات ينتقلان من نسخة IP21.
أبرز المزايا
- إدخال ألواح مزدوج — سلسلتا MPPT مستقلتان.

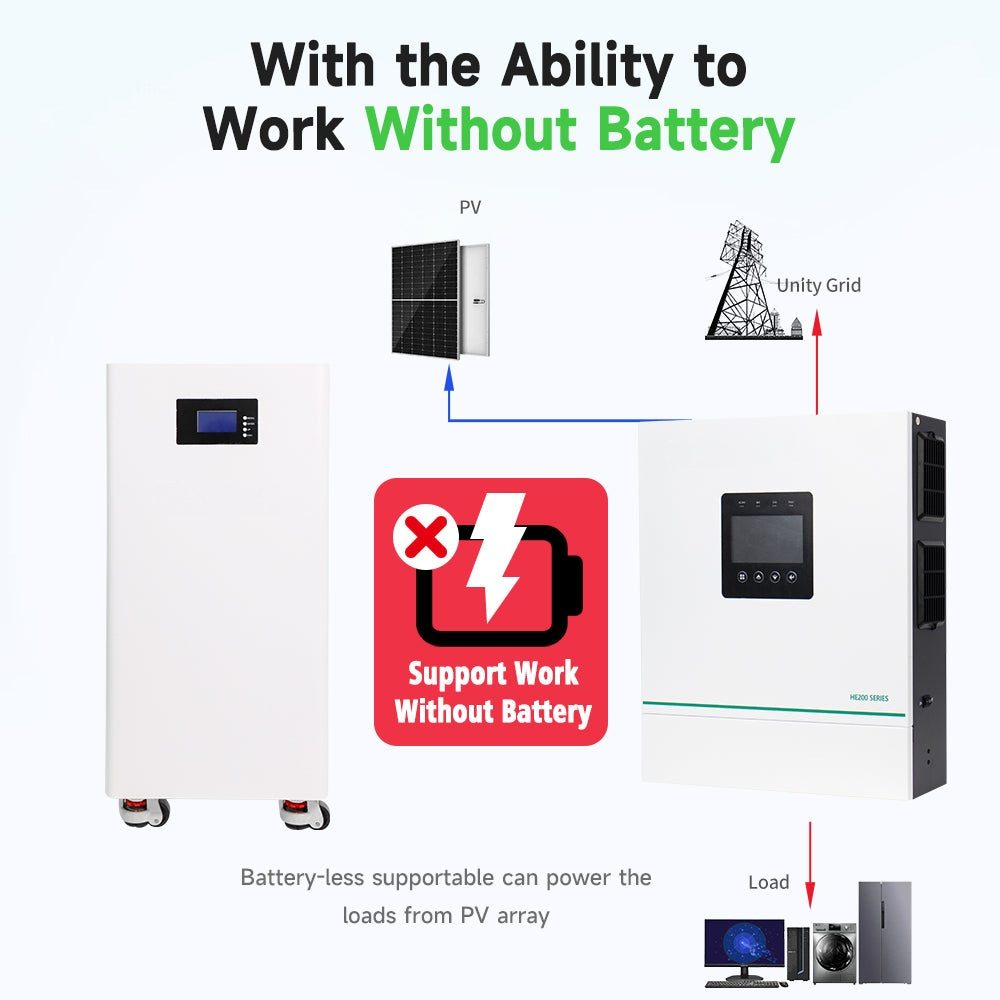

- تشغيل بدون بطارية — يعمل دون توصيل بطارية.
- خرج متردد مزدوج — الخرج الثاني مقنن حتى 40 أمبير، لفصل الأحمال حسب الأولوية.
- خرج موجة جيبية نقية.
- توفير في تكلفة صيانة البطارية واستبدالها، وفي مساحة التركيب، مقارنةً بتصميم يعتمد كليًا على البطارية.
لماذا يهم MPPT المزدوج
سلسلتا MPPT تعنيان إمكانية توصيل مصفوفتَي ألواح بشكل مستقل. فإذا اتجهت مصفوفة شرقًا والأخرى غربًا، أو ظُلّلت إحداهما جزئيًا خلال جزء من النهار، تتبع كل منهما نقطة قدرتها القصوى بنفسها. أما في وحدة أحادية MPPT فتُدفع المصفوفتان إلى نقطة عمل مشتركة، وتُثقل المصفوفة الأضعف المصفوفة الأقوى.
وللمواقع التي فيها أجزاء سطح باتجاهات مختلفة، هذه غالبًا هي الميزة الحاسمة. وحد المصفوفة 7500 واط لكل سلسلة، بنطاق عمل بالدائرة المفتوحة 60–450 فولت مستمر وحد أقصى 500 فولت مستمر.
سياق تحديد القدرة
مع 15 كيلوواط إدخال ألواح مقابل 12 كيلوواط خرج، تخدم المصفوفة الحمل وتشحن البطارية بأريحية. وتيار البطارية عند الحمل الكامل نحو 260 أمبير عند 48 فولت، فيحتاج كابل البطارية وسعة القاطع إلى انتباه — احتسب كابلًا متينًا وقاطعًا من فئة 250 أمبير.
ويسمح الخرج المزدوج بتقسيم: الخرج الرئيسي للمنزل (حتى 12000 واط)، والخرج الثانوي (حتى 40 أمبير) للورشة أو المبنى الملحق أو دائرة غير حرجة. وعند انخفاض البطارية يسقط الخرج الثانوي ويستمر المنزل في العمل.
التطبيقات المعتادة
- منزل كبير باستهلاك مرتفع ومصفوفتَي ألواح باتجاهين مختلفين.
- منشأة تجارية صغيرة تحتاج دعمًا احتياطيًا وفصلًا للأحمال.
- موقع صناعي خفيف فيه مزيج من دوائر حرجة وغير حرجة.

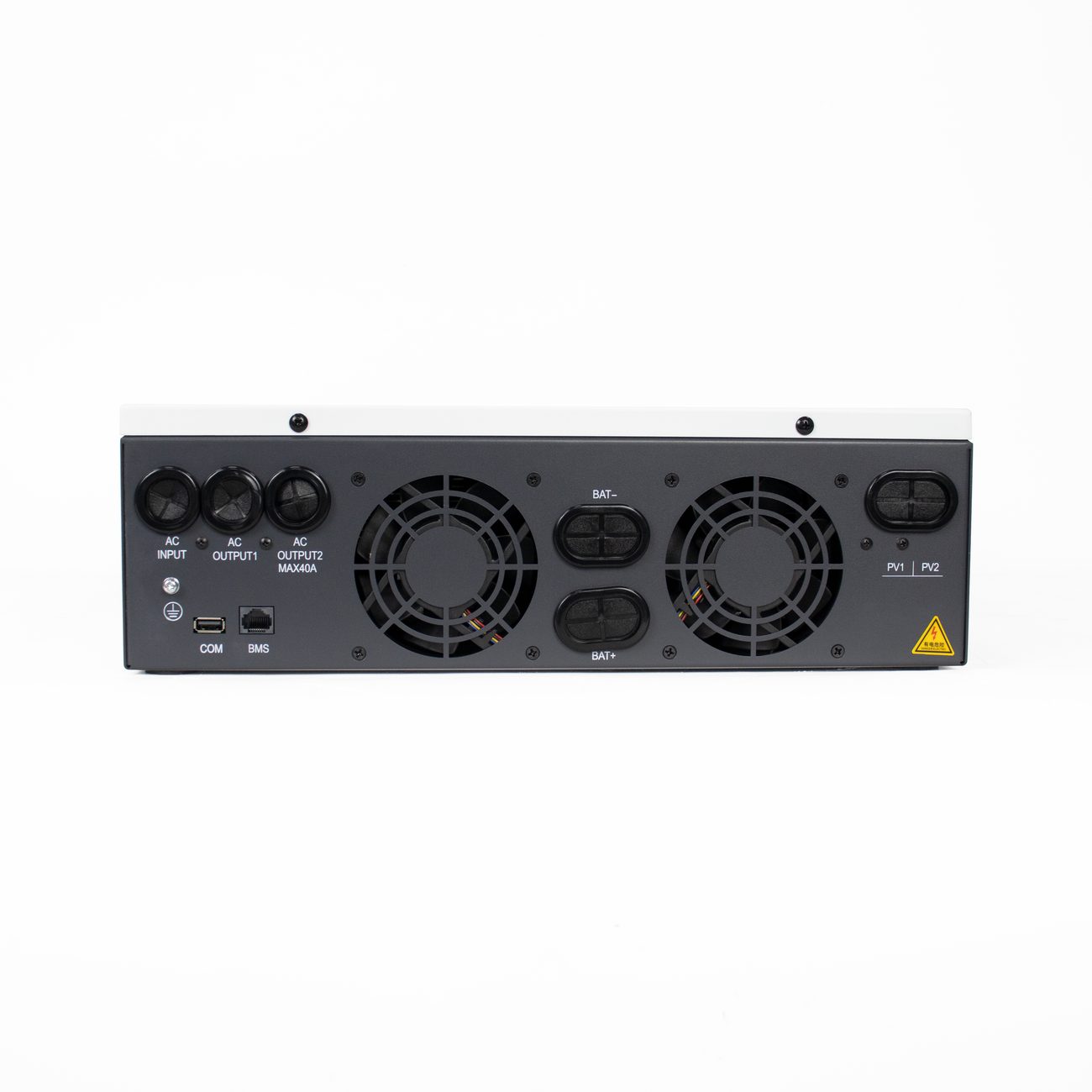

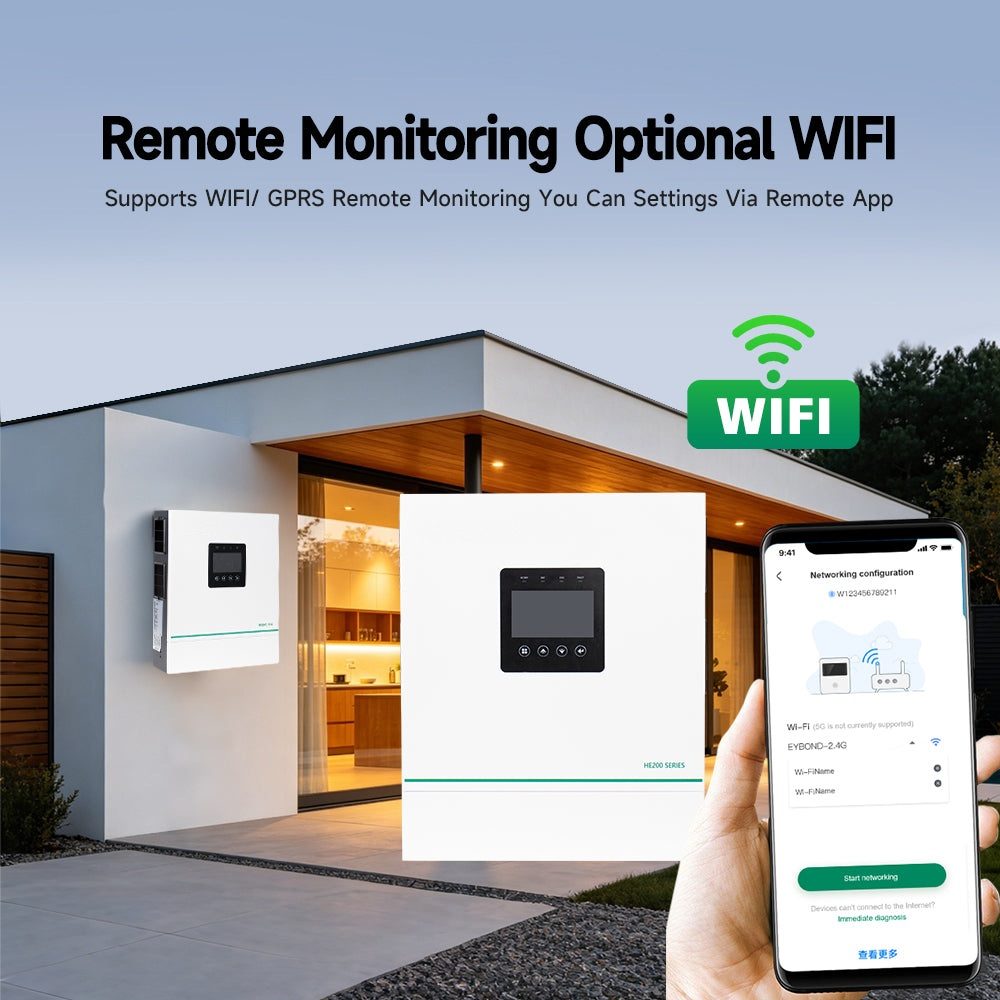

التوصيلات والمراقبة والملحقات
تخطيط الأطراف، ومخطط توصيل النظام، وخيارات المراقبة، والملحقات المرفقة بالوحدة.
نطاق الشهادات
| الشهادة | الحالة |
|---|---|
| CE (LVD + EMC) — M.2025.206.C116069 | غير محمولة لهذا الطراز |
| FCC SDoC — CKEYS251013025 | مغطّى (السلسلة) |
| RoHS 2.0 — CKEYS251013024 | مغطّى (السلسلة) |
| GB 4943.1-2022 — RKEYS250917157 | مغطّى (السلسلة) |
| GB 4943.1-2022 — BDL260706S002 | مغطّى (السلسلة) |
لهذا الطراز تغطية FCC وRoHS وسلامة لكن بلا ملف CE خاص به — فشهادة UDEM لـ LVD+EMC تدرج 14 طرازًا من HE200 وHE500 وليس هذا منها. تأكد قبل الاقتباس بـ CE. ونسخة IP54 تختلف مرة أخرى. فالطراز HE200-12000-F-I5 مُدرج في قائمتي طرازات FCC وRoHS وفي تقرير السلامة RKEYS250917157، لكنه ليس في تقرير BDL260706S002. عامل النسختين كحالتَي شهادات منفصلتين. التفاصيل الكاملة في صفحة الشهادات.
