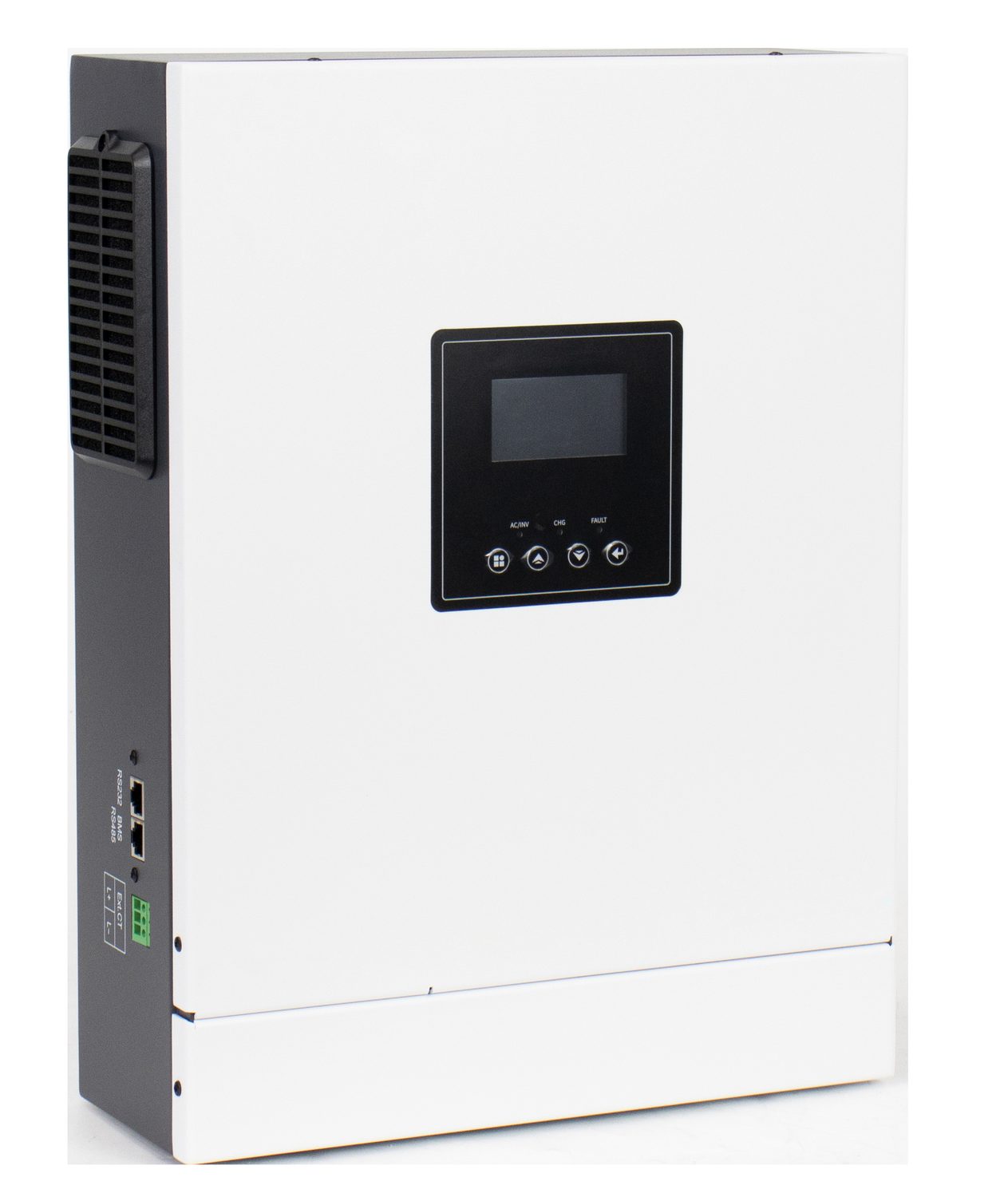

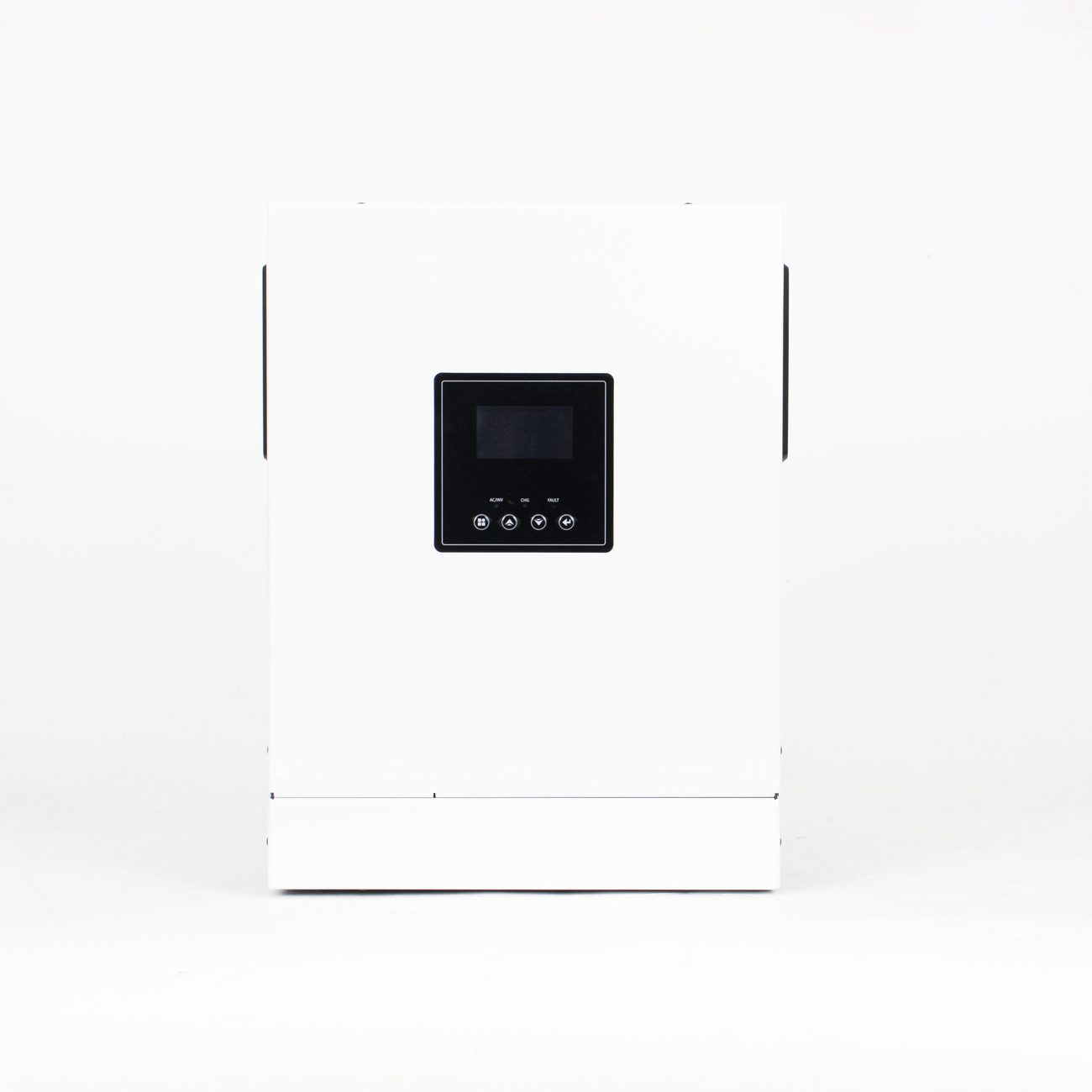

HE300-7200-F — عاكس هجين 6200 واط، 48 فولت
باختصار: الوحدة المتوسطة القدرة بنظام 48 فولت من سلسلة HE300 — خرج 6200 واط، وإدخال ألواح 8500 واط، وتغطيها شهادة CE للتوافق الكهرمغناطيسي التي تدرج نطاق HE300 تحديدًا.
المواصفات الفنية

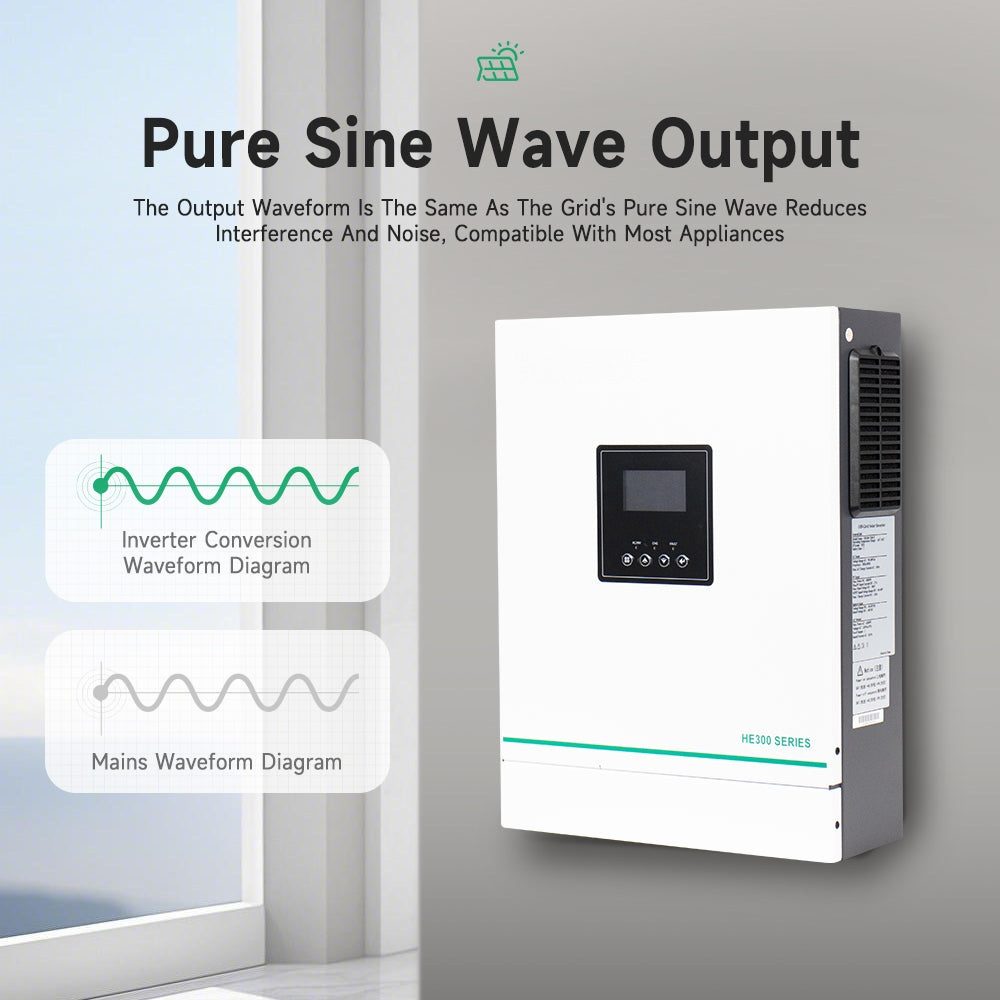

| الفئة | البند | القيمة |
|---|---|---|
| خرج العاكس | أقصى قدرة خرج | 6200 واط |
| أقصى جهد خرج | 240 فولت متردد ±5% (طور واحد) | |
| أقصى تيار خرج | 28.2 أمبير | |
| تردد الخرج | 50/60 هرتز | |
| شكل موجة الخرج | موجة جيبية نقية | |
| بنية الخرج | L+N+PE | |
| البطارية | نوع البطارية | حمض الرصاص / ليثيوم |
| جهد البطارية المقنن | 48 فولت تيار مستمر | |
| أقصى تيار شحن ألواح مشترك | 120 أمبير | |
| إدخال الألواح | مسارات MPPT | 1 |
| أقصى قدرة إدخال | 8500 واط | |
| أقصى جهد دائرة مفتوحة | 500 فولت تيار مستمر | |
| أقصى تيار دائرة قصيرة | 27 أمبير | |
| نطاق جهد العمل | 60–450 فولت تيار مستمر | |
| أقصى كفاءة تحويل (DC/AC) | 98% | |
| إدخال الشبكة / المولّد | نطاق جهد الإدخال | 90–280 فولت متردد ±3 فولت (APL) / 170–280 فولت متردد ±3 فولت (UPS) |
| جهد الإدخال المقنن | 230 فولت متردد | |
| تردد الإدخال | 50/60 هرتز | |
| أقصى تيار شحن من الشبكة | 100 أمبير | |
| عام | الأبعاد | 402 × 315 × 120 مم |
| الوزن الصافي | 9.7 كجم | |
| الوزن الإجمالي | 11.2 كجم | |
| درجة الحماية | IP21 | |
| حرارة التشغيل | −10 إلى 50 °س (الكتالوج) / −10 إلى 60 °س (صحيفة المواصفات) | |
| التبريد | تبريد ذكي بمروحة | |
| الرطوبة | 20–95% |
رقمان للكفاءة — لا تخلط بينهما
تنشر سلسلة HE300 كفاءة تحويل قصوى 98% (DC/AC). وهذا رقم تحويل العاكس، وهو قياس مختلف عن كفاءة شحن الألواح 99.5% المذكورة في سلسلة HE200.
- كفاءة شحن الألواح — كفاءة DC-DC لمرحلة الشحن الشمسي. HE200: 99.5%. HE300: 98%.
- كفاءة تحويل DC/AC — مرحلة خرج العاكس. HE300: 98%.
وذكر «كفاءة 98%» دون تحديد المرحلة طريقة شائعة للتضليل. وهذه الصفحة تذكر كل رقم مقترنًا بقياسه.
وضعا الإدخال APL وUPS
لإدخال الشبكة نافذتا جهد:
- وضع APL — 90–280 فولت متردد. نافذة أوسع، متحملة لتغذية شبكة ضعيفة أو غير مستقرة. يُستخدم حيث تكون الشبكة سيئة والحمل غير حساس.
- وضع UPS — 170–280 فولت متردد. نافذة أضيق وتحويل أسرع، يُستخدم حيث يكون الحمل حساسًا والشبكة مستقرة نسبيًا.
وضبط الوضع الخطأ لحالة التغذية يسبب تحويلات مزعجة. والتفاصيل في دليل التركيب.
سياق تحديد القدرة
8500 واط إدخال ألواح مقابل 6200 واط خرج. وتوصيل الألواح: ألواح 540–700 واط بجهد دائرة مفتوحة 45–55 فولت، تُوصل داخل نطاق العمل 60–450 فولت مستمر، دون تجاوز 500 فولت مستمر في الدائرة المفتوحة أبدًا.
من جهة البطارية: 48 فولت عند 6200 واط أي نحو 130 أمبير. ويجب أن يحترم تيار الشحن حدود الكيمياء — 0.2C لحمض الرصاص و0.5C لليثيوم. وسقف تيار شحن الشبكة 100 أمبير.
التوصيلات والمراقبة والملحقات

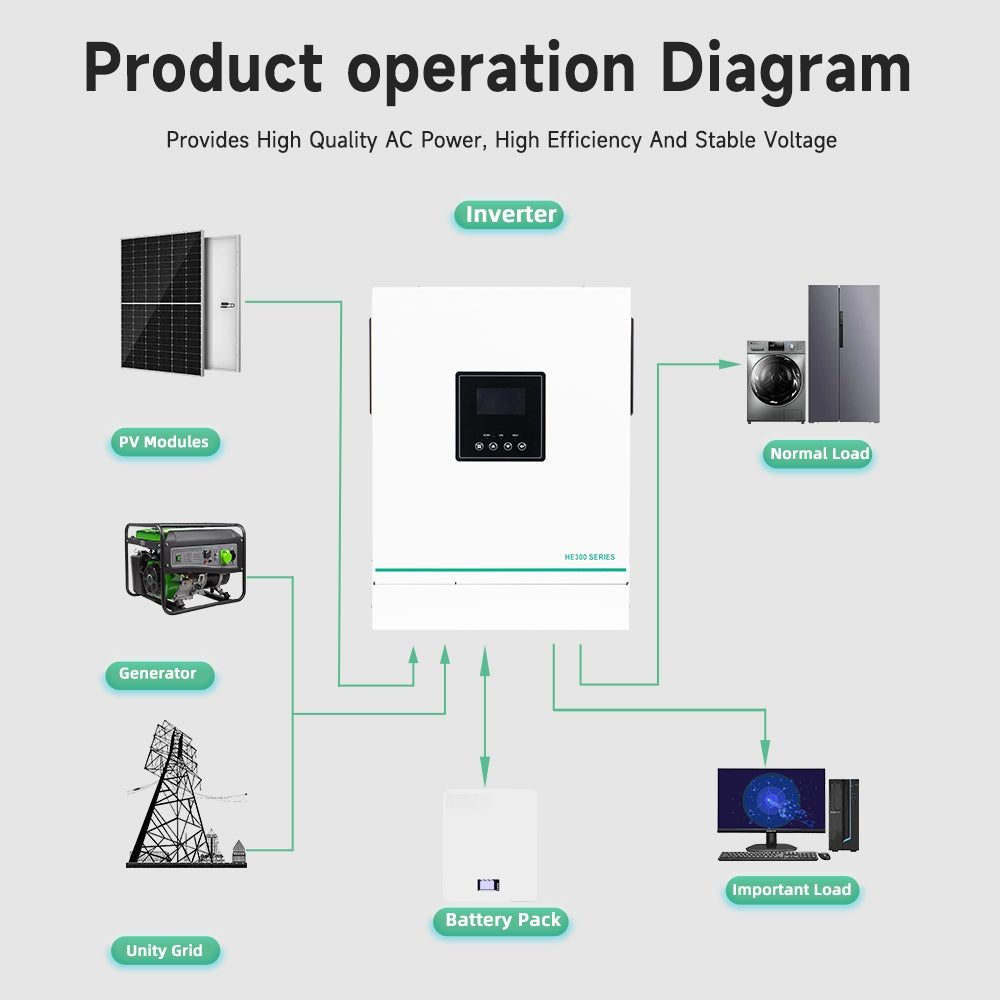

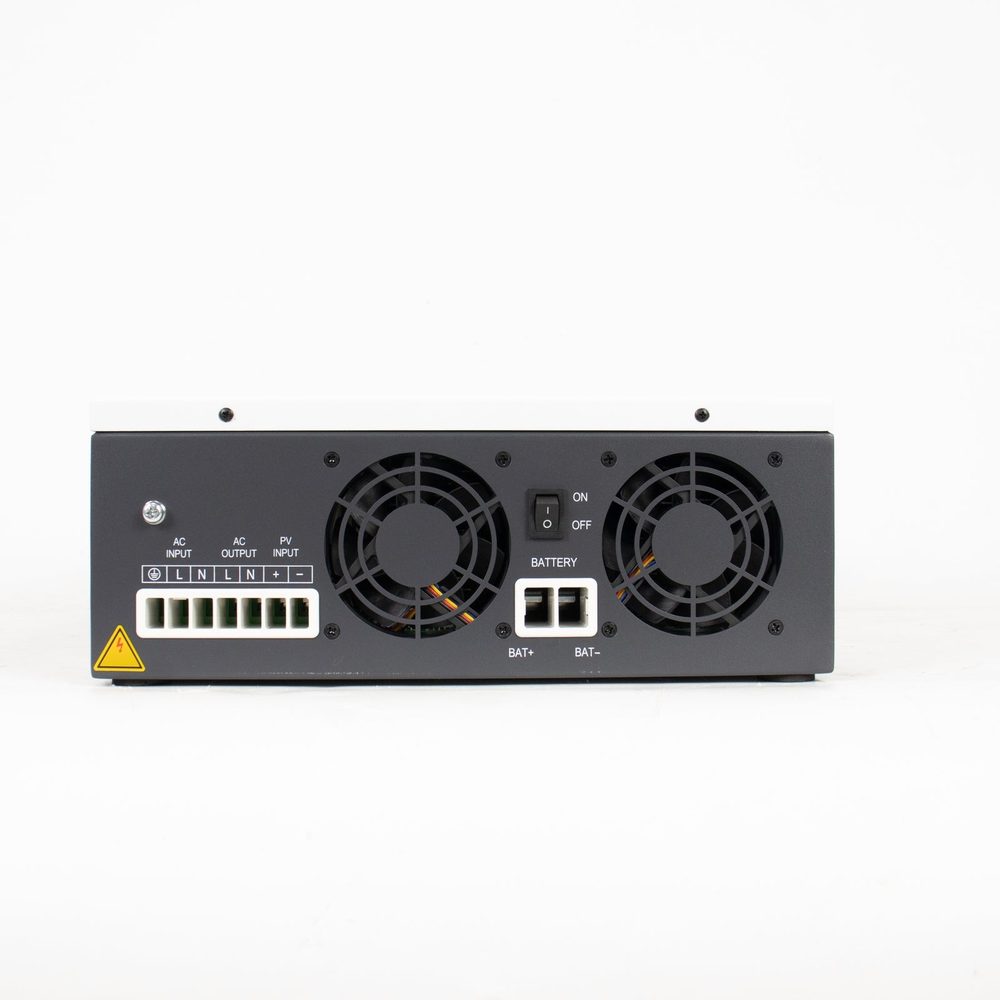

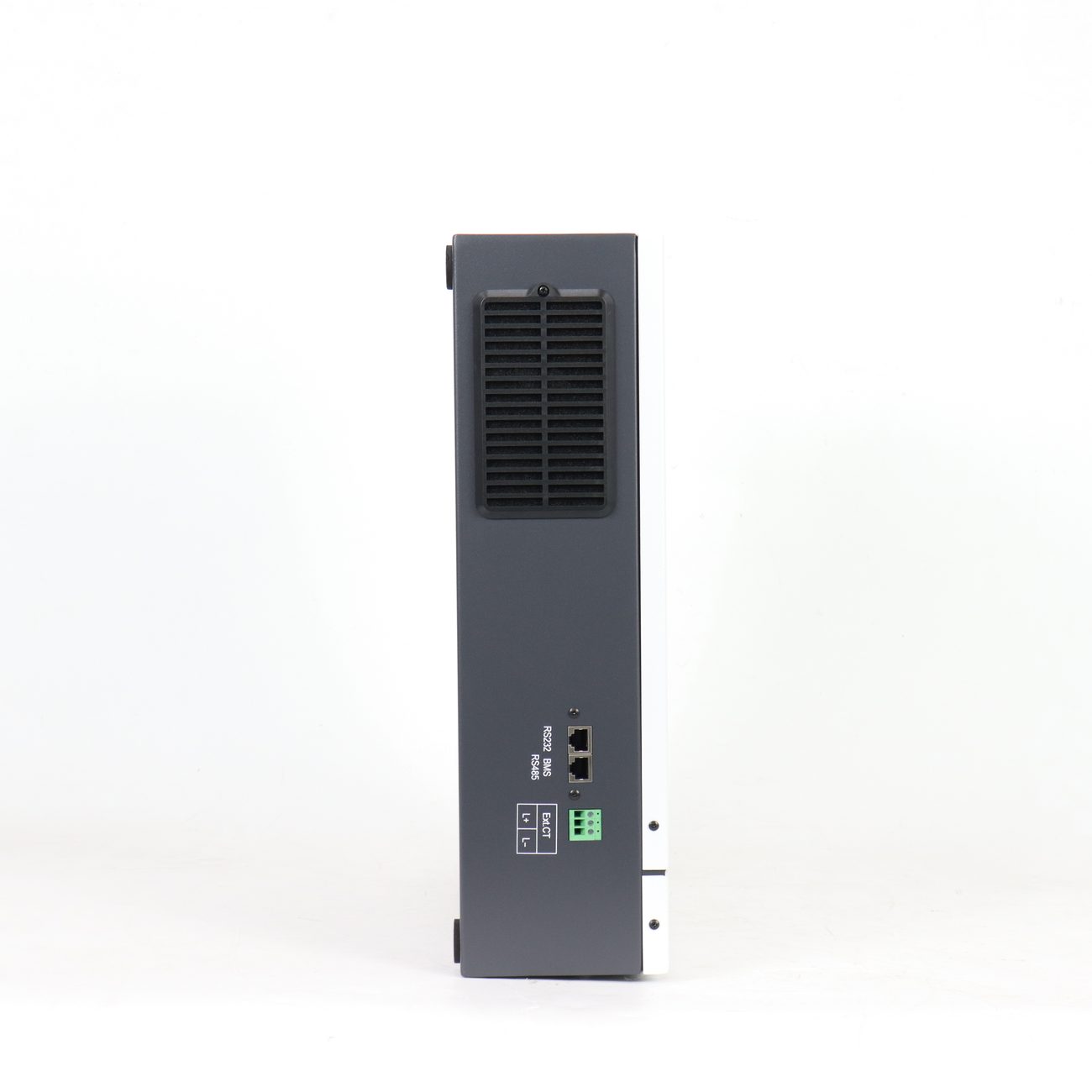

تخطيط الأطراف، ومخطط توصيل النظام، وخيارات المراقبة، والملحقات المرفقة بالوحدة.
نطاق الشهادات
| الشهادة | الحالة |
|---|---|
| CE (EMC) — CKEYS251201016 | مغطّى (طراز مُدرج) |
| FCC SDoC | غير محمولة لهذا الطراز |
| RoHS 2.0 | غير محمولة لهذا الطراز |
| GB 4943.1-2022 — BDL260706S002 | مغطّى (السلسلة) |
مهم: ملف CE لهذا الطراز يغطي توجيه التوافق الكهرمغناطيسي وحده. وهو ليس شهادة LVD+EMC مثل ملف UDEM. وإذا طلب مشترٍ CE بموجب التوجيهين فاذكر ذلك لنوضح الموقف بدقة. التفاصيل الكاملة في صفحة الشهادات.
طرازات ذات صلة
- قدرة أعلى: HE300-12000-F — 11000 واط، MPPT مزدوج
- المكافئ في سلسلة HE200: HE200-7200-F — 6200 واط، مع CE UDEM لـ LVD+EMC
- سلسلة العواكس الهجينة
