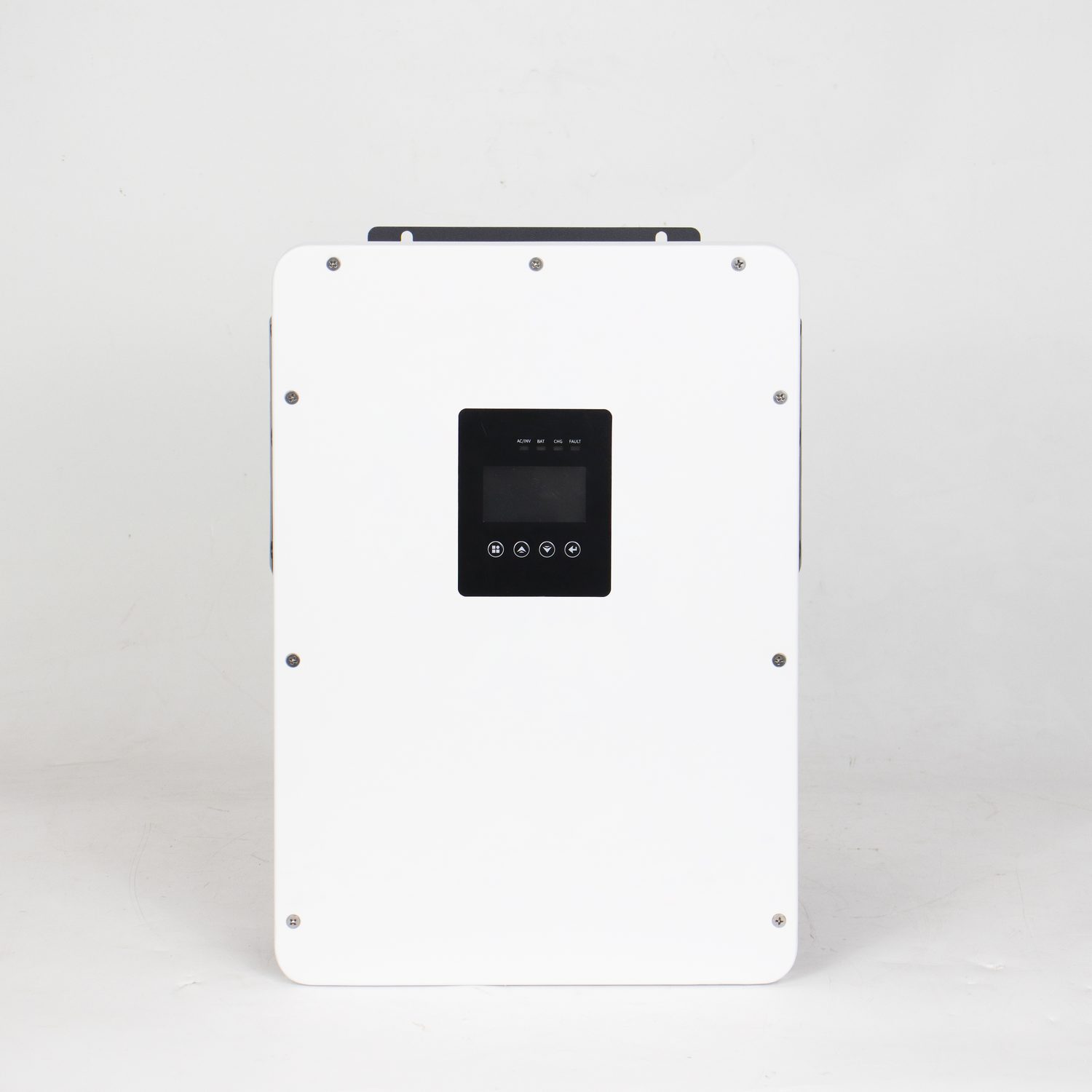

HE200-3000-O-I5 — عاكس هجين 2000 واط، IP54
باختصار: الوحدة الهجينة بغلاف IP54 وببطارية 12 فولت — خرج 2000 واط، وغلاف مقاوم للأجواء الخارجية، وتشغيل بلا بطارية. من أكثر طرازات سلسلة HE200 ملاءمةً للتركيب الخارجي والمظلات.
المواصفات الفنية
| الفئة | البند | القيمة |
|---|---|---|
| خرج العاكس | أقصى قدرة خرج | 2000 واط |
| أقصى جهد خرج | 240 فولت متردد ±5% (طور واحد) | |
| أقصى تيار خرج | 9.1 أمبير | |
| تردد الخرج | 50/60 هرتز | |
| شكل موجة الخرج | موجة جيبية نقية | |
| بنية الخرج | L+N+PE | |
| البطارية | نوع البطارية | حمض الرصاص / ليثيوم |
| جهد البطارية المقنن | 12 فولت تيار مستمر | |
| نطاق جهد البطارية | 10–15 فولت | |
| أقصى تيار شحن ألواح مشترك | 100 أمبير | |
| أوضاع الشحن | مرحلتان / ثلاث مراحل / تلقائي | |
| إدخال الألواح | مسارات MPPT | 1 |
| أقصى قدرة إدخال | 3000 واط | |
| أقصى جهد دائرة مفتوحة | 450 فولت تيار مستمر | |
| أقصى تيار دائرة قصيرة | 18 أمبير | |
| نطاق العمل بالدائرة المفتوحة | 30–400 فولت تيار مستمر | |
| أقصى كفاءة شحن الألواح | 99.5% | |
| إدخال الشبكة / المولّد | نطاق جهد الإدخال | 90–280 فولت متردد |
| جهد الإدخال المقنن | 230 فولت متردد | |
| تردد الإدخال | 50/60 هرتز | |
| أقصى تيار تجاوز | 17 أمبير | |
| عام | الأبعاد | 424 × 298 × 122 مم |
| أبعاد التغليف | 500 × 388 × 212 مم | |
| الوزن الصافي | 6.5 كجم | |
| الوزن الإجمالي | 7.6 كجم | |
| درجة الحماية | IP54 | |
| حرارة التشغيل | −10 إلى 60 °س | |
| التبريد | تبريد ذكي بمروحة | |
| الرطوبة | 5–95% |
تفاصيل الأداء
| المعامل | القيمة |
|---|---|
| القاطع الموصى به | 17 أمبير |
| الحمل الزائد (خارج الشبكة: بطارية + ألواح) | 102–125% حمل مستمر؛ 10 ثوانٍ عند 125–250% |
| الحمل الزائد (خارج الشبكة: بطارية) | 30 ثانية عند 150–170 أمبير؛ 10 ثوانٍ عند 170–200 أمبير؛ 0.5 ثانية فوق 200 أمبير |
| الحمل الزائد (تجاوز، 25 °س) | دقيقة عند 17–19 أمبير؛ 10 ثوانٍ عند 19–21 أمبير؛ 0.2 ثانية فوق 21 أمبير |
| زمن التحويل | 10 مللي ثانية نمطيًا (وضع UPS) / 20 مللي ثانية نمطيًا (وضع الأجهزة) |
| الكفاءة في وضع الشبكة | >99.5% عند حمل مقاوم كامل 2 كيلو فولت أمبير |
| الكفاءة في وضع البطارية | 91% كحد أقصى |
| قدرة الاستعداد | <35 واط |
يستحق زمن التحويل 10 مللي ثانية في وضع UPS الانتباه — فهو سريع بما يكفي لتعبر أجهزة المكتب والحواسيب انقطاع الشبكة دون إعادة تشغيل.
أبرز المزايا
- تشغيل بدون بطارية — يعمل بالألواح والشبكة دون توصيل بطارية.
- غلاف IP54 — محكم ضد الغبار ورذاذ الماء، مناسب للتركيب الخارجي.
- تشغيل هجين بمنع الارتداد العكسي — يمنع رجوع التيار إلى الشبكة في الوضع المختلط.
- مراقبة مباشرة — متابعة البيانات عبر تطبيق الهاتف.
- خرج موجة جيبية نقية.
- CAN / RS485 لـ BMS — للاتصال بأنظمة إدارة بطاريات الليثيوم.
أين يقع هذا الطراز
الجمع بين IP54 والتشغيل دون بطارية يجعل هذا الطراز الخيار العملي في التركيبات الخارجية أو نصف المكشوفة التي قد تُضاف إليها بطارية لاحقًا: غرفة حديقة، أو خزانة خارجية، أو ورشة صغيرة بنقطة كهرباء خارجية، أو مظلة تُستخدم مكتبًا.
عند 2000 واط يحمل حملًا متواضعًا — إضاءة، وثلاجة، وعدد كهربائية، ومضخة صغيرة. أما الأحمال التي ستنمو فوق 3 كيلوواط فانتقل إلى طراز 24 أو 48 فولت؛ إذ يصبح نظام 12 فولت ثقيل الكابلات فوق هذه النقطة.
التوصيلات والمراقبة والملحقات
تخطيط الأطراف، ومخطط توصيل النظام، وخيارات المراقبة، والملحقات المرفقة بالوحدة.
نطاق الشهادات
| الشهادة | الحالة |
|---|---|
| CE (LVD + EMC) | غير محمولة لهذا الطراز |
| FCC SDoC | غير محمولة لهذا الطراز |
| RoHS 2.0 | غير محمولة لهذا الطراز |
| سلامة GB 4943.1-2022 | مغطّى — التقرير BDL260706S002 |
يحمل هذا الطراز تغطية اختبار سلامة لكن بلا ملف CE أو FCC أو RoHS. إذا كنت تستورد إلى الاتحاد الأوروبي أو الولايات المتحدة، أخبرنا قبل الطلب لنبحث وضع المستندات بوضوح. راجع صفحة الشهادات.
