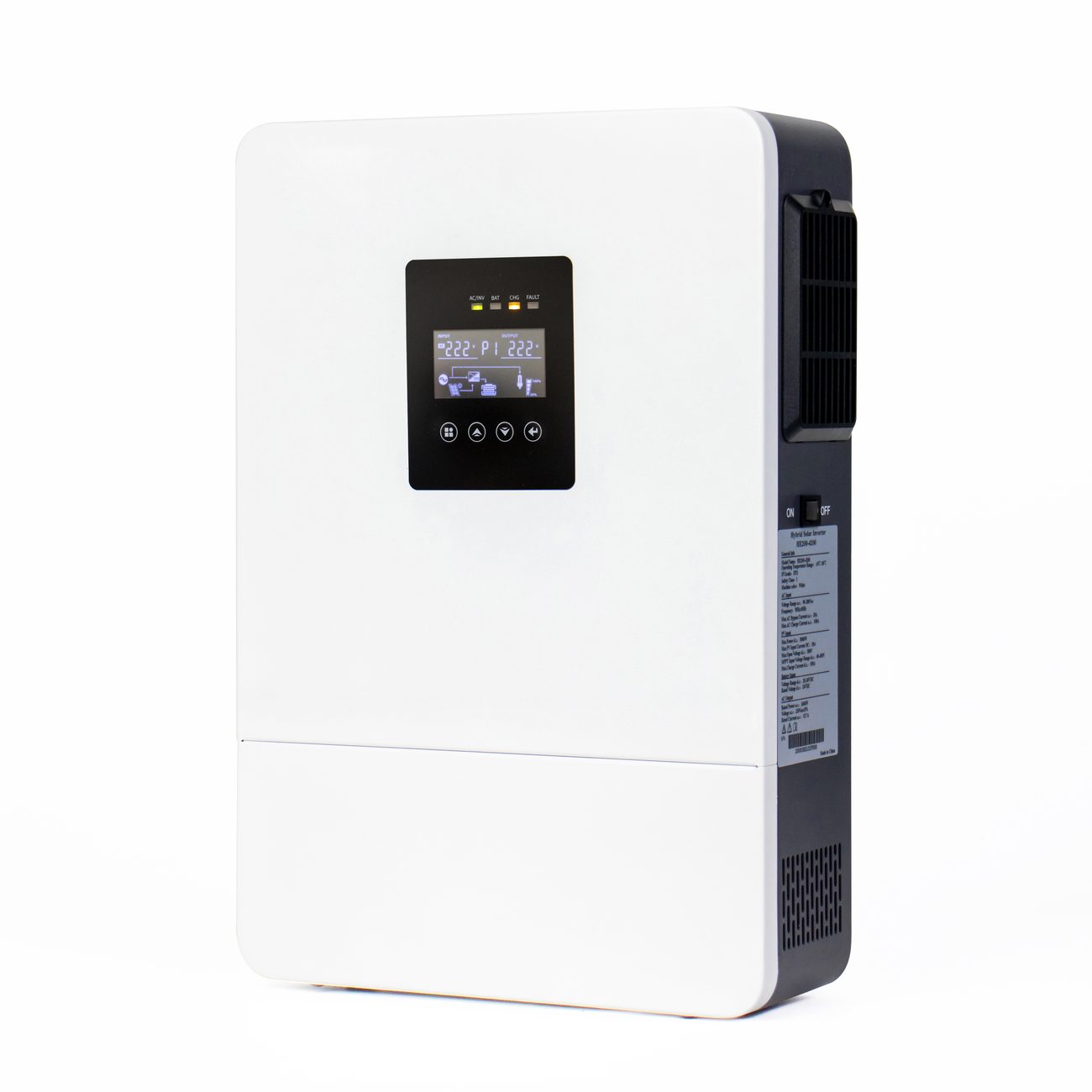

HE200-4200-T — عاكس هجين 3600 واط، 24 فولت
باختصار: حصان العمل بنظام 24 فولت — خرج 3600 واط، وإدخال ألواح 5000 واط، وتشغيل بلا بطارية، ومراقبة عبر Wi-Fi. يناسب منزلًا عاديًا أو حملًا تجاريًا صغيرًا.
المواصفات الفنية
| الفئة | البند | القيمة |
|---|---|---|
| خرج العاكس | أقصى قدرة خرج | 3600 واط |
| أقصى جهد خرج | 240 فولت متردد ±5% (طور واحد) | |
| أقصى تيار خرج | 15.7 أمبير | |
| تردد الخرج | 50/60 هرتز | |
| شكل موجة الخرج | موجة جيبية نقية | |
| بنية الخرج | L+N+PE | |
| البطارية | نوع البطارية | حمض الرصاص / ليثيوم |
| جهد البطارية المقنن | 24 فولت تيار مستمر | |
| أقصى تيار شحن ألواح مشترك | 100 أمبير | |
| أوضاع الشحن | مرحلتان / ثلاث مراحل / تلقائي | |
| إدخال الألواح | مسارات MPPT | 1 |
| أقصى قدرة إدخال | 5000 واط | |
| أقصى جهد دائرة مفتوحة | 500 فولت تيار مستمر | |
| أقصى تيار دائرة قصيرة | 18 أمبير | |
| نطاق جهد العمل | 40–450 فولت تيار مستمر | |
| أقصى كفاءة شحن الألواح | 99.5% | |
| إدخال الشبكة / المولّد | نطاق جهد الإدخال | 90–280 فولت متردد |
| جهد الإدخال المقنن | 220 فولت متردد | |
| تردد الإدخال | 50/60 هرتز | |
| أقصى تيار | 20 أمبير | |
| عام | الأبعاد | 420 × 298 × 106 مم |
| الوزن الصافي | 6.5 كجم | |
| الوزن الإجمالي | 7.8 كجم | |
| درجة الحماية | IP21 | |
| حرارة التشغيل | −10 إلى 50 °س | |
| التبريد | تبريد ذكي بمروحة | |
| الرطوبة | 5–95% |

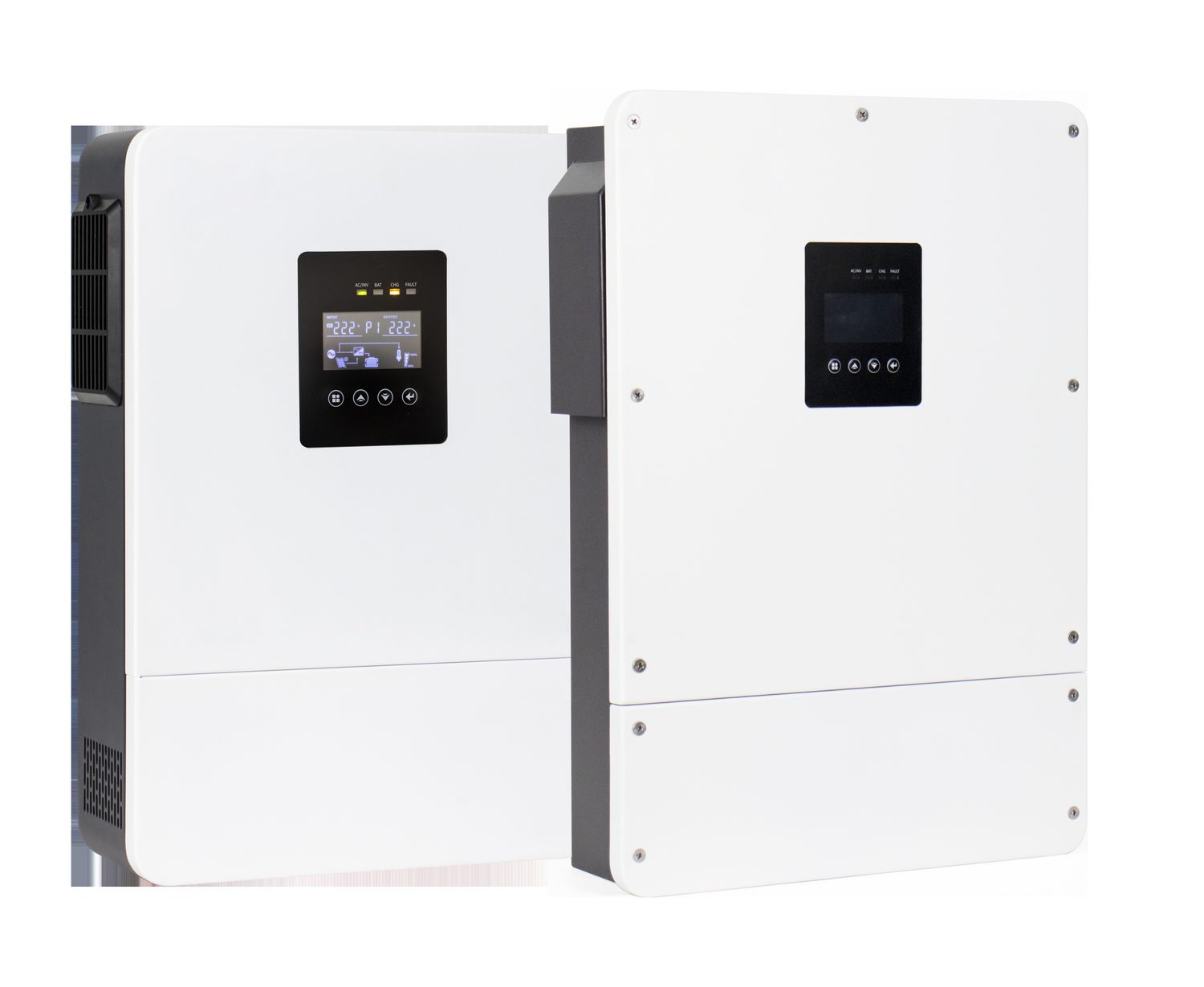

النسخة IP54، HE200-4200-T-I5، تحمل المواصفات الكهربائية نفسها داخل غلاف محكم بوزن 8.65 كجم — 460 × 335 × 125 مم.
أبرز المزايا
- مراقبة عن بعد عبر وحدة Wi-Fi.
- الألواح والشبكة والبطارية تغذي الحمل في الوقت نفسه.
- تشغيل بدون بطارية — لا حاجة إلى بطارية للتشغيل.
- اتصال BMS عبر CAN / RS485.
- تصميم عالي التردد — مدمج وخفيف بالنسبة إلى قدرته.
سياق تحديد القدرة
خرج 3600 واط مع إدخال ألواح 5000 واط نسبة متوازنة جيدًا: تستطيع المصفوفة خدمة الحمل وشحن البطارية دون أن يصبح العاكس عنق الزجاجة. وللمرجع، تحمل وحدة 3600 واط:
- حمل منزل كامل من الإضاءة والثلاجة والتلفاز والمراوح وشحن الهواتف (عادة 1.5–2 كيلوواط موصّل)؛
- عددًا كهربائية على دائرة ورشة (فالعدد بقدرة 1 كيلوواط يسحب اندفاعًا عند البدء)؛
- مضخة صغيرة — تحقق من الاندفاع، فالمضخات تبدأ بـ2–3 أضعاف القدرة المقننة؛
- مكتبًا صغيرًا أو منضدة متجر.
ويُبقي نظام 24 فولت تيار البطارية معقولًا: فعند 3600 واط تسحب البطارية نحو 150 أمبير، وهو تيار يمكن التعامل معه بكابل 35–50 مم². والانتقال إلى طراز 48 فولت سيخفض ذلك التيار إلى النصف إن كان مقطع الكابل قيدًا.
التوصيلات والمراقبة والملحقات

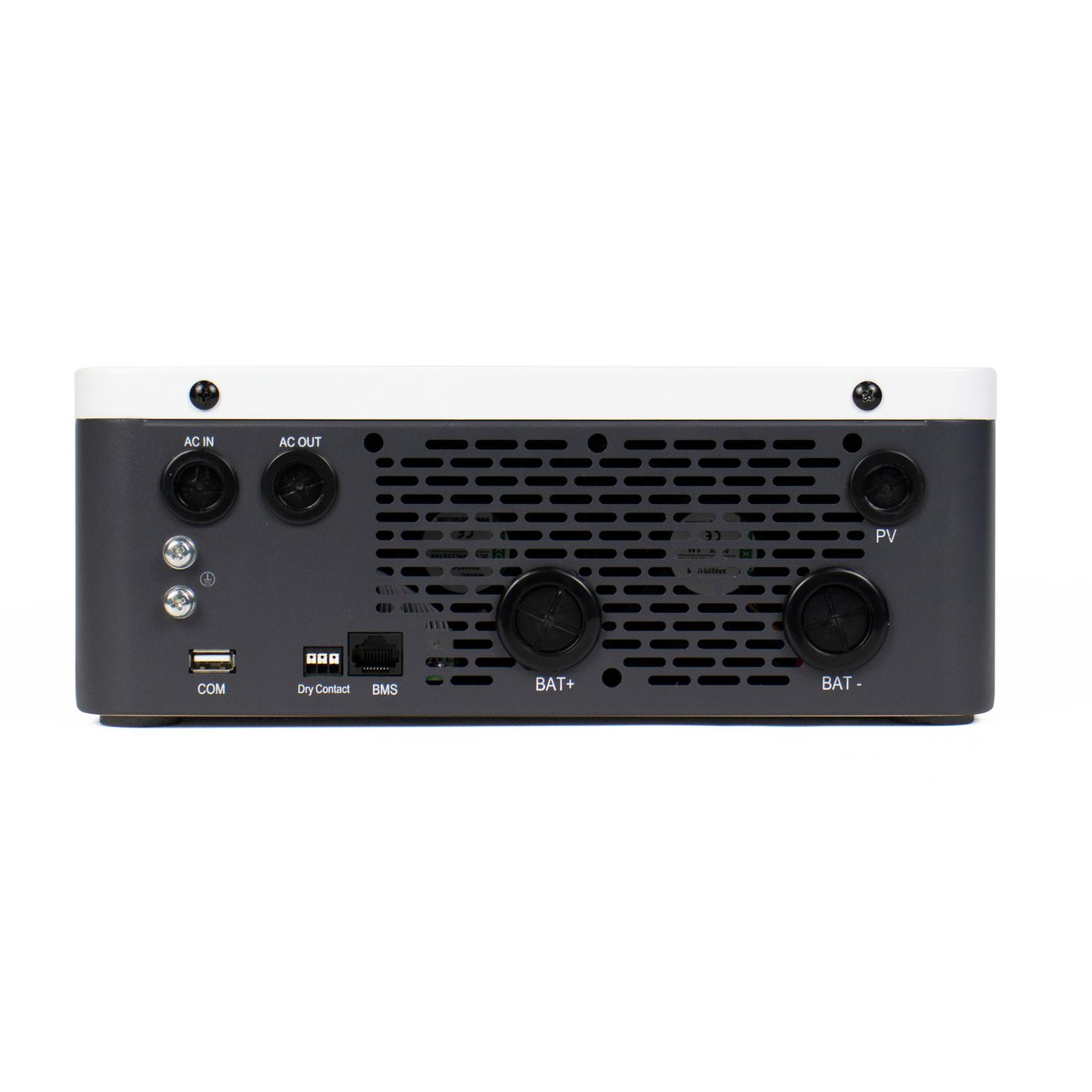

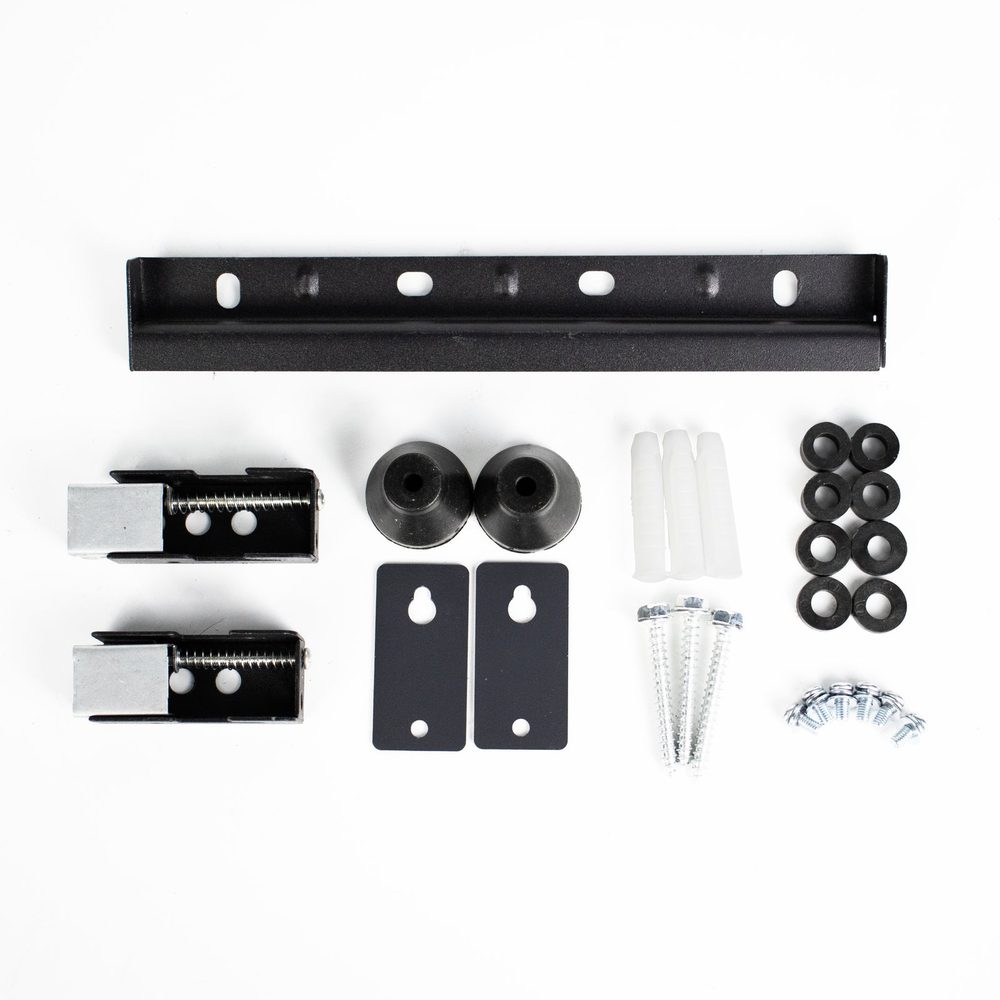

تخطيط الأطراف، ومخطط توصيل النظام، وخيارات المراقبة، والملحقات المرفقة بالوحدة.
نطاق الشهادات
| الشهادة | الحالة |
|---|---|
| CE (LVD + EMC) — M.2025.206.C116069 | مغطّى (هذا الطراز مُدرج) |
| FCC SDoC — CKEYS251013025 | مغطّى (السلسلة) |
| RoHS 2.0 — CKEYS251013024 | مغطّى (السلسلة) |
| GB 4943.1-2022 — RKEYS250917157 | مغطّى (السلسلة) |
النسخة IP54 HE200-4200-T-I5 ليست في شهادة CE الصادرة عن UDEM — لذا يجب تأكيد تغطية CE لنسخة I5 بشكل منفصل. التفاصيل الكاملة في صفحة الشهادات.
