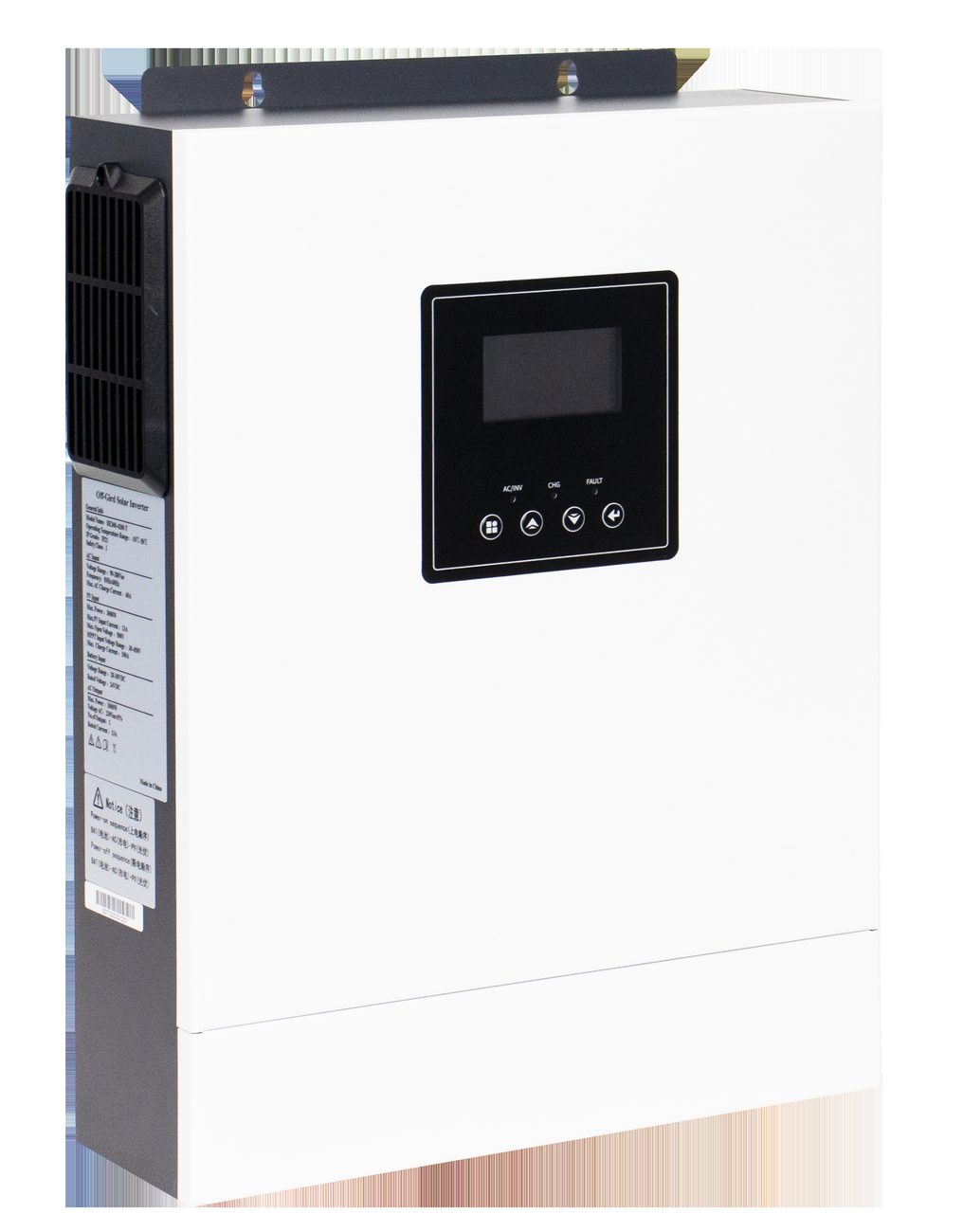

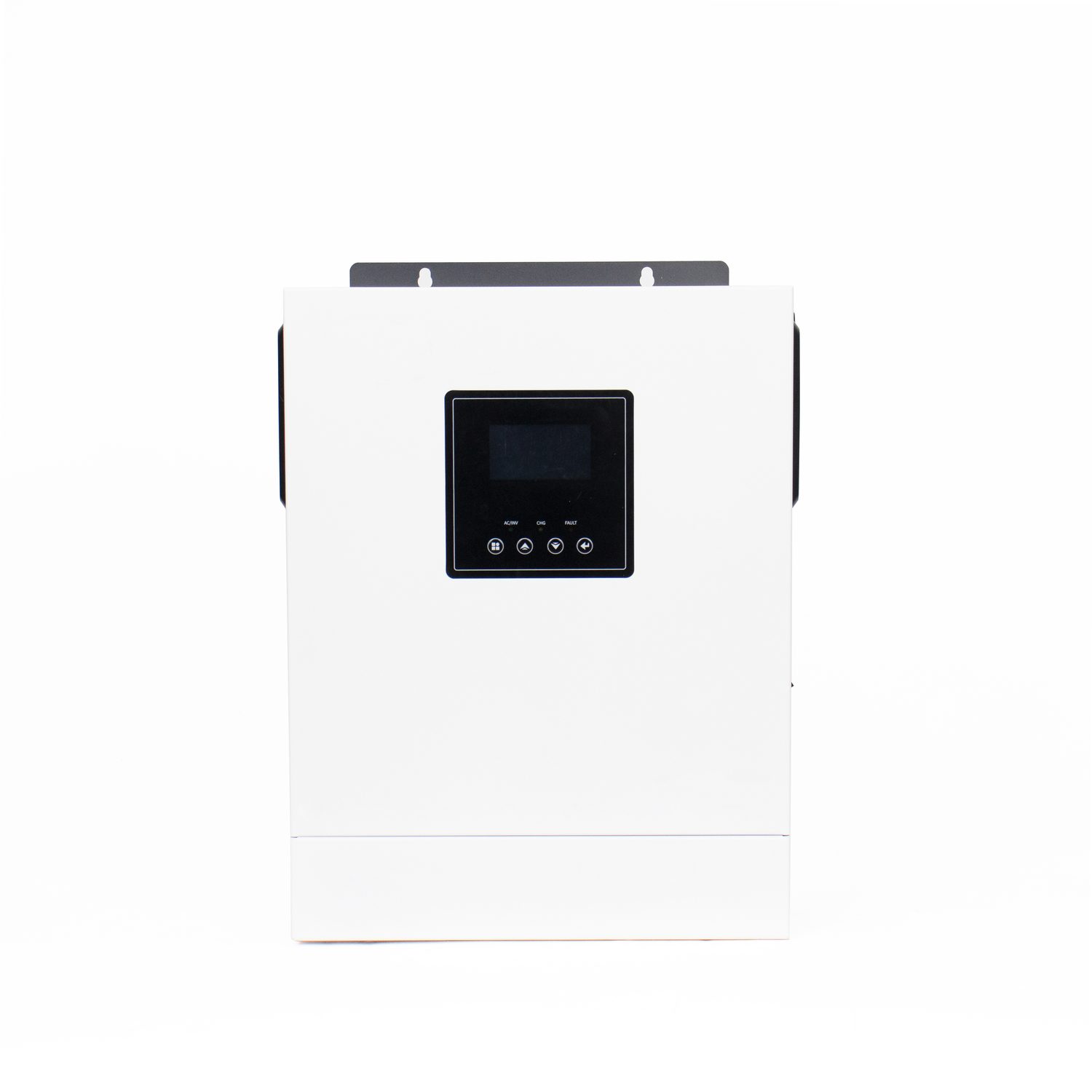

HE300-4200-T — عاكس منفصل عن الشبكة 3000 واط، 24 فولت

باختصار: الوحدة المنفصلة عن الشبكة الأولى في سلسلة HE300 — 3000 واط على بطارية 24 فولت، مع مصهر قابل للاستبدال للحماية من عكس القطبية يحمي مرحلة القدرة، وفقدان عند عدم وجود حمل تذكره صحيفة المواصفات بأقل من نصف ما تسجله وحدة عالية التردد بالقدرة نفسها.

المواصفات الفنية

مصهر الحماية من عكس القطبية — ما الذي يحميه

توصيل البطارية هو النقطة التي تبدأ عندها معظم الأعطال الميدانية في وحدة منفصلة عن الشبكة. صِل المجموعة بالاتجاه المعكوس فيسير التيار عكسيًا عبر ناقل التيار المستمر ومرحلة الشحن وأجهزة القدرة — وهو تلف يكون عادةً نهائيًا للوحة، وليس نقاشًا يكسبه المشتري في الضمان.

يحمل هذا الطراز مصهرًا قابلًا للاستبدال للحماية من عكس قطبية البطارية في هذا المسار. والتوصيل المعكوس يفتح المصهر بدلًا من تمرير التلف. وهناك أمران لا يجدر افتراضهما:

• ليس بديلًا عن التحقق من القطبية قبل التوصيل. ثبّت المصهر، ثم تأكّد مع ذلك من الموجب والسالب عند الطرف.
• ليس قاطعًا قابلًا لإعادة الضبط. إنه مصهر — احتفظ بقطعة احتياطية، لأن الموقع الذي يحتاجه هو الموقع الذي لا قطع احتياطية فيه.

فقدان منخفض عند عدم وجود حمل — لماذا يهم في هذه الفئة

تبقى الوحدة المنفصلة عن الشبكة خاملة معظم ساعات اليوم. وما تسحبه وهي لا تفعل شيئًا يُسحب من البطارية كل ساعة، ويُخصم من أعلى سعتك القابلة للاستخدام قبل توصيل أي حمل.

وتذكر صحيفة مواصفات هذا الطراز فقدانًا عند عدم وجود حمل أقل من نصف ما تسجله وحدة عالية التردد بالقدرة نفسها. وهذا رقم الجهة المصنّعة لا قياس لدينا يمكن تسليمه، لذا اطلب القيمة عند جهد بطاريتك قبل تحديد سعة المجموعة. واتجاه الادعاء هو المقصود: فهو يناسب الأحمال الصغيرة الدائمة التشغيل أكثر من الأحمال الكبيرة المتقطعة.

وضعا الإدخال APL وUPS

لإدخال الشبكة والمولّد نافذتا جهد، وتُضبط الوحدة على إحداهما:

• وضع APL — 90–280 فولت متردد. نافذة أوسع، متحملة لتغذية ضعيفة أو غير مستقرة. يُستخدم حيث تكون الشبكة أو المولّد ضعيفًا والحمل غير حساس لزمن التحويل.
• وضع UPS — 170–280 فولت متردد. نافذة أضيق وتحويل أسرع، يُستخدم حيث يكون الحمل حساسًا والتغذية مستقرة نسبيًا.

وضبط الوضع الخطأ لحالة التغذية يسبب تحويلات مزعجة — أي انتقال الوحدة إلى البطارية دون حاجة. والتفاصيل في دليل التركيب.

سياق تحديد القدرة

خرج 3000 واط مقابل إدخال ألواح 3000 واط بنسبة 1:1. وهذا مقصود في وحدة البطارية أولًا: تُحدَّد المصفوفة لتخدم الحمل وتشحن المجموعة، لا لتحمل الحمل وحدها. اقرأ رقم الألواح كسقف لا كهدف. وإن أردت أن تُشغّل المصفوفة الحمل وتعيد ملء البطارية داخل نافذة شمسية قصيرة، فهذا ليس الطراز المناسب، بل وحدات HE300 الأكبر.

وما يحمله 3000 واط بارتياح:

• الإنارة والثلاجة والتلفاز والمراوح وشحن الهاتف — عادةً 1–1.5 كيلوواط موصولة؛
• العدد الكهربائية على دائرة ورشة، مع مراقبة ذروة البدء؛
• مضخة صغيرة — المضخات تبدأ عند 2–3 أضعاف القدرة المقنّنة، لذا تحقّق من رقم الذروة لا من رقم التشغيل؛
• كاونتر متجر أو ثلاجة عيادة أو مكتب صغير.

عند 24 فولت و3000 واط يبلغ تيار البطارية نحو 125 أمبير، وهو تيار يمكن التعامل معه بكابل 35–50 مم² على مسار قصير. وطراز 48 فولت سينصّف ذلك التيار إذا كان حجم الكابل أو طول المسار قيدًا — والأرقام المحسوبة في دليل تحديد القدرة.

التوصيلات والمراقبة والملحقات

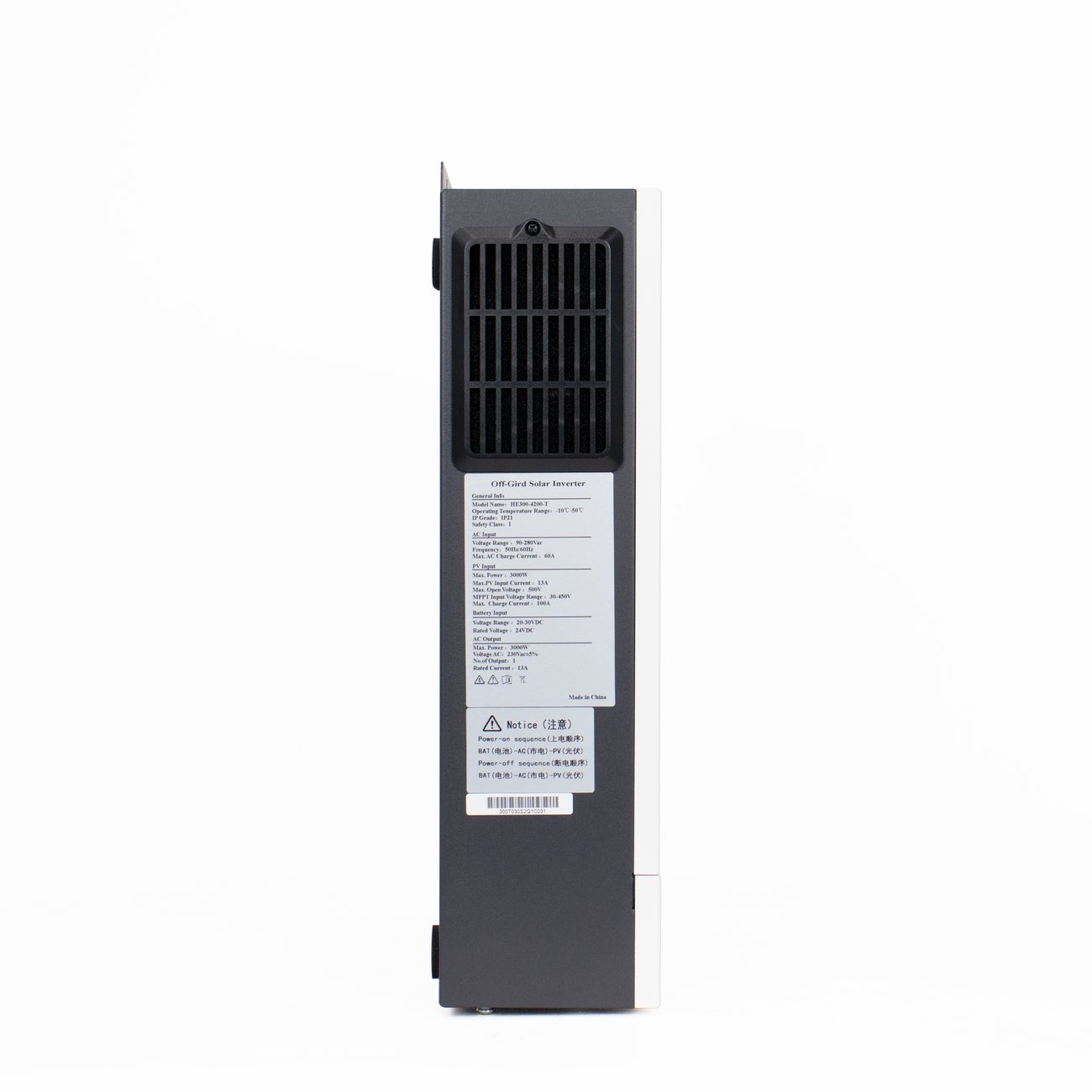

تخطيط الأطراف، ومخطط توصيل النظام، وخيارات المراقبة، والملحقات المرفقة بالوحدة.

نطاق الشهادات

كن واضحًا في هذه النقطة. المستند الامتثالي الوحيد المحمول للطراز HE300-4200-T هو تقرير اختبار السلامة GB 4943.1-2022، وهو مغطّى فيه بإقرار سلسلة لا كعيّنة اختبار رئيسية. وGB 4943.1-2022 معيار سلامة وطني صيني — وهو ليس علامة CE وليس تصريحًا بدخول السوق الأوروبية. ولا يُدرج أي ملف CE أو FCC أو RoHS هذا الطراز. وإن كان سوقك المستهدف يتطلب أحدها، فأخبرنا برقم الطراز والسوق وسنوضّح الموقف بدلًا من الإيحاء بالتغطية. وكل رقم شهادة ونطاق الطرازات المغطاة به في صفحة الشهادات.

طرازات ذات صلة

• القدرة نفسها بإدخال ألواح أوسع: HE200-4200-T — خرج 3600 واط، ألواح 5000 واط
• وحدة منفصلة عن الشبكة أصغر: HE200-2500-O — 1200 واط، بطارية 12 فولت
• بديل 48 فولت بمصفوفة أكبر: HE300-7200-F — 6200 واط، ألواح 8500 واط
• بنية منخفضة التردد للأحمال ذات الذروة العالية: HE310-5000-F
