HE200-2500-O — عاكس خارج الشبكة 1200 واط، 12 فولت
باختصار: عاكس خارج الشبكة مدمج ببطارية 12 فولت للأحمال الصغيرة — خرج 1200 واط، وإدخال ألواح 800 واط، وMPPT مدمج. وهو نقطة الدخول في سلسلة HE200.
المواصفات الفنية
| الفئة | البند | القيمة |
|---|---|---|
| خرج العاكس | أقصى قدرة خرج | 1200 واط |
| أقصى جهد خرج | 240 فولت متردد ±5% (طور واحد) | |
| أقصى تيار خرج | 5.45 أمبير | |
| تردد الخرج | 50/60 هرتز | |
| شكل موجة الخرج | موجة جيبية نقية | |
| بنية الخرج | L+N+PE | |
| البطارية | نوع البطارية | حمض الرصاص / ليثيوم |
| جهد البطارية المقنن | 12 فولت تيار مستمر | |
| أقصى تيار شحن ألواح مشترك | 100 أمبير | |
| أوضاع الشحن | مرحلتان / ثلاث مراحل / تلقائي | |
| إدخال الألواح | مسارات MPPT | 1 |
| أقصى قدرة إدخال | 800 واط | |
| أقصى جهد دائرة مفتوحة | 115 فولت تيار مستمر | |
| أقصى تيار دائرة قصيرة | 16 أمبير | |
| نطاق جهد العمل | 17–115 فولت تيار مستمر | |
| الكفاءة | 99.5% (شحن الألواح) | |
| إدخال الشبكة / المولّد | نطاق جهد الإدخال | 90–280 فولت متردد |
| جهد الإدخال المقنن | 220 فولت متردد | |
| تردد الإدخال | 50/60 هرتز | |
| أقصى تيار | 50 أمبير | |
| عام | الأبعاد | 309 × 220 × 106 مم |
| أبعاد التغليف | 392 × 312 × 194 مم | |
| الوزن الصافي | 3.85 كجم | |
| الوزن الإجمالي | 5.0 كجم | |
| درجة الحماية | IP21 | |
| حرارة التشغيل | −10 إلى 60 °س | |
| التبريد | تبريد ذكي بمروحة | |
| الرطوبة | 5–95% |
أبرز المزايا
- الألواح والشبكة والبطارية تستطيع تغذية الحمل في الوقت نفسه.
- MPPT مدمج — تتصل الألواح مباشرة دون الحاجة إلى وحدة تحكم شحن خارجية.
- مروحة ذكية بتحكم حراري — هادئة عند الحمل المنخفض.
- تصميم عالي التردد — خفيف ومدمج لكثافة قدرته.
- حماية 360° — حماية من ارتفاع الجهد وانخفاضه، والحمل الزائد، والقصر، وارتفاع الحرارة، والعكسية في القطبية، والاندفاعات.
الأحمال المعتادة
قدرة 1200 واط تناسب أفضل ما يناسبها حملًا محددًا متواضعًا. وثلاث تهيئات موثّقة:
منزل ريفي بعيد. ثلاجة أو ثلاجتان موفّرتان للطاقة (150–200 واط لكل منهما)، وأربعة إلى ستة مصابيح LED (20–40 واط لكل مصباح)، وتلفاز (80–120 واط)، وشواحن هواتف — الإجمالي دون 800 واط. وتُقرن ببطارية LiFePO4 بسعة 12 فولت 200–300 أمبير ساعة ومصفوفة ألواح مطابقة.
استخدام زراعي صغير. وحدات تحكم الري، ومروحة تهوية صغيرة (60–100 واط)، ومغذية تلقائية (30–50 واط)، ومصباح تدفئة (50–80 واط).
كشك سوق أو نقطة تجارية صغيرة. إضاءة شريطية LED (30–50 واط)، ومجمّد صغير (150–200 واط)، وآلة صندوق دفع (20–50 واط)، وأجهزة تقديم طعام صغيرة حتى 500–800 واط.
ملاحظات تحديد القدرة
حد إدخال الألواح 800 واط هو القيد الفعلي لا الخرج. فعاكس بقدرة 1200 واط مع 800 واط فقط من الألواح لن يعيد شحن مجموعة بطاريات كبيرة بسرعة. وإذا كانت البطارية 300 أمبير ساعة عند 12 فولت (3.6 كيلوواط ساعة)، وكان الحمل يسحب 2 كيلوواط ساعة يوميًا، وجب أن تعطي المصفوفة نحو 2.5 كيلوواط ساعة يوميًا مع الخسائر — وهو ممكن داخل 800 واط على أربع ساعات ذروة شمسية، لكن بهامش ضيق.
وجهد البطارية ثابت عند 12 فولت في هذا الطراز. وعند خرج 1200 واط يعني ذلك تيار بطارية يصل إلى نحو 100 أمبير، فيهمّ مقطع كابل البطارية. استخدم دليل التركيب لمقاطع الكابلات وسعات القواطع.
التوصيلات والمراقبة والملحقات

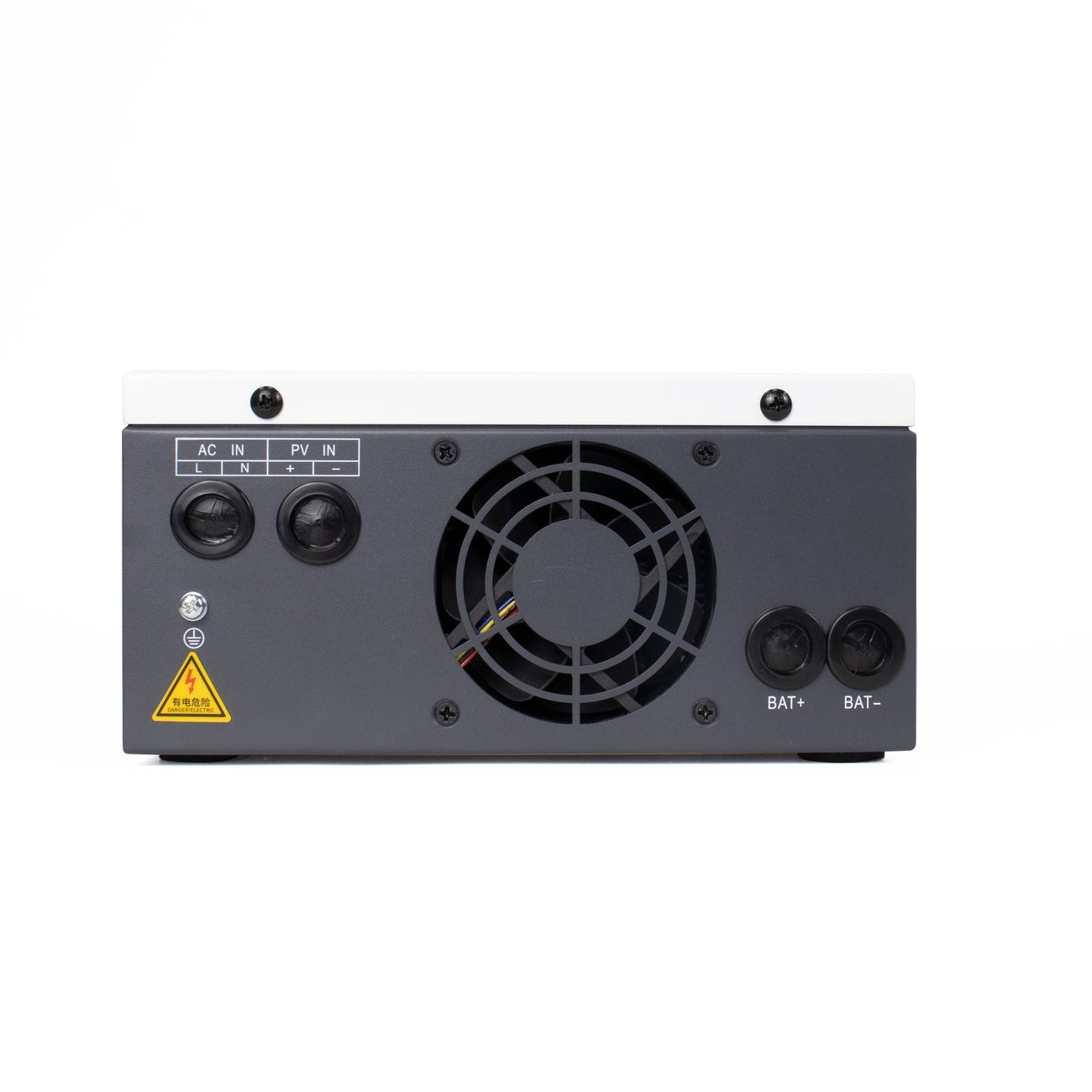

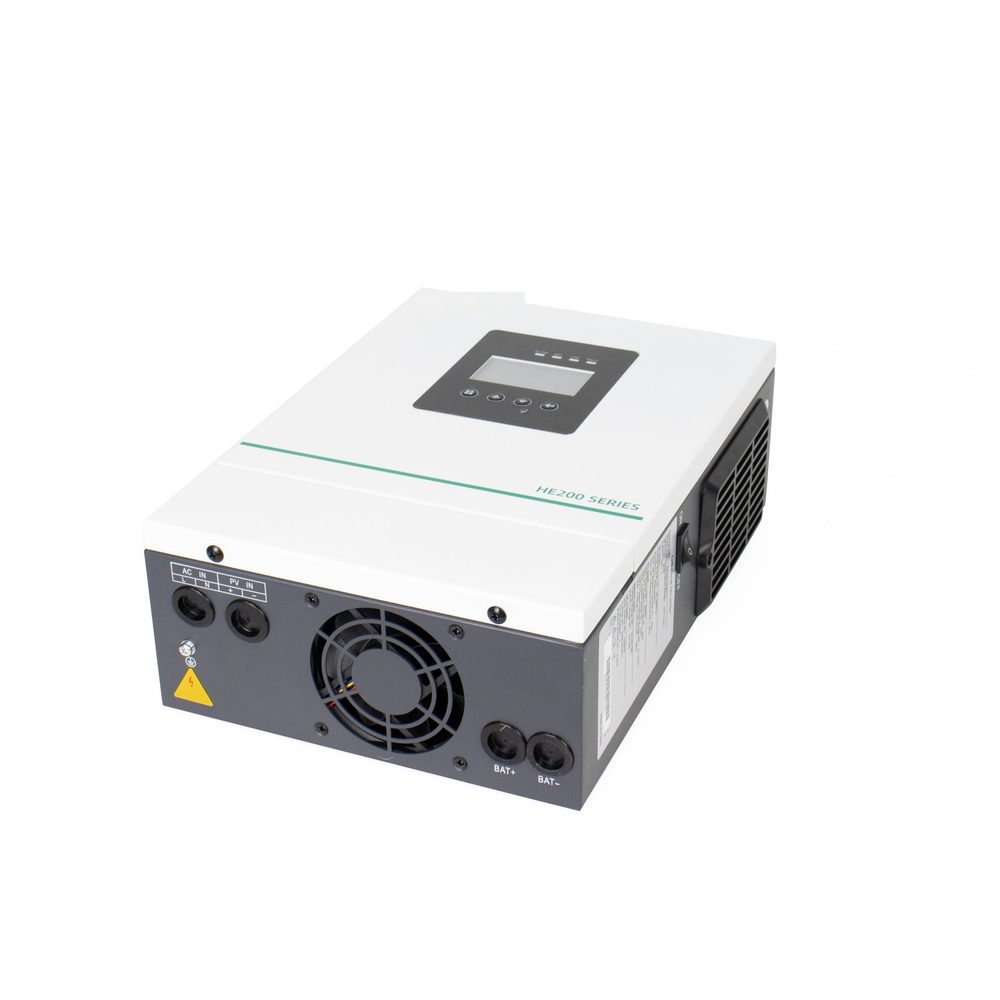

تخطيط الأطراف، ومخطط توصيل النظام، وخيارات المراقبة، والملحقات المرفقة بالوحدة.
نطاق الشهادات
| الشهادة | الحالة |
|---|---|
| CE (LVD + EMC) — M.2025.206.C116069 | مغطّى |
| FCC Part 15 Subpart B SDoC — CKEYS251013025 | مغطّى (السلسلة) |
| RoHS 2.0 — CKEYS251013024 | مغطّى (السلسلة) |
| سلامة GB 4943.1-2022 — RKEYS250917157 | مغطّى (السلسلة) |
التفاصيل الكاملة، بما فيها ما لا يُحمل، في صفحة الشهادات.
