HE310-5000-F — عاكس منخفض التردد 5000 واط
باختصار: عاكس بتردد صناعي للأحمال التي تُرهق الوحدات عالية التردد — مضخات ومحركات وضواغط. 5000 واط / 6300 فولت أمبير، 48 فولت، بفقد بلا حمل أقل من نصف ما تستهلكه وحدة عالية التردد بالقدرة نفسها.
المواصفات — الإدخال
| البند | القيمة |
|---|---|
| السعة | 6300 فولت أمبير |
| جهد البطارية (تيار مستمر) | 48 فولت |
| الجهد المقنن | 220 فولت متردد / 110 فولت متردد |
| نطاق الجهد | 154–264 فولت متردد / 77–132 فولت متردد |
| التردد | 50–60 هرتز باستشعار تلقائي |
| حماية الإدخال | قاطع كهربائي |
المواصفات — الخرج
| البند | القيمة |
|---|---|
| القدرة | 5000 واط |
| الجهد | 220 فولت متردد / 110 فولت متردد |
| التردد | 50/60 هرتز |
| شكل الموجة | موجة جيبية نقية |
| زمن التحويل | <8 مللي ثانية (متردد إلى مستمر) / <8 مللي ثانية (مستمر إلى متردد) |
| الكفاءة | >98% |
| حماية الخرج | قاطع كهربائي |
المواصفات — الألواح والبطارية
| البند | القيمة |
|---|---|
| أقصى قدرة لمصفوفة الألواح | 6400 واط (48 فولت) |
| نطاق جهد إدخال MPPT | 60–150 فولت تيار مستمر |
| أقصى جهد دائرة مفتوحة لمصفوفة الألواح | 150 فولت تيار مستمر |
| أقصى تيار شحن شمسي | 120 أمبير |
| نوع البطارية | AGM دورة عميقة / GEL |
| سعة البطارية | حتى 500 أمبير ساعة |
| جهد البطارية | 48 فولت تيار مستمر |
| جهد شحن البطارية | 54.8 فولت تيار مستمر |
| تيار الشحن | 50 أمبير |
| أقصى تيار شحن من الشبكة | 104 أمبير (افتراضي 83 أمبير) / 52 أمبير (افتراضي 42 أمبير) |
المواصفات — عام
| البند | القيمة |
|---|---|
| زمن التحويل | ≤10 مللي ثانية (وضع UPS) / ≤20 مللي ثانية (وضع INV) |
| نسبة ذروة الحمل | 3:1 (الأقصى) |
| استهلاك الاستعداد | 12 فولت: 8 واط / 24 فولت: 16 واط / 48 فولت: 32 واط |
| حرارة التشغيل | −10 إلى 50 °س |
| حرارة التخزين | −15 إلى 45 °س |
| الرطوبة النسبية | حتى 90% دون تكاثف |
| مستوى الضجيج | <45 ديسيبل |
| الأبعاد | 545 × 400 × 175 مم |
| أبعاد التغليف | 657 × 504 × 257 مم |
| الوزن الصافي | 26.05 كجم |
| الوزن الإجمالي | 28.85 كجم |
لماذا منخفض التردد

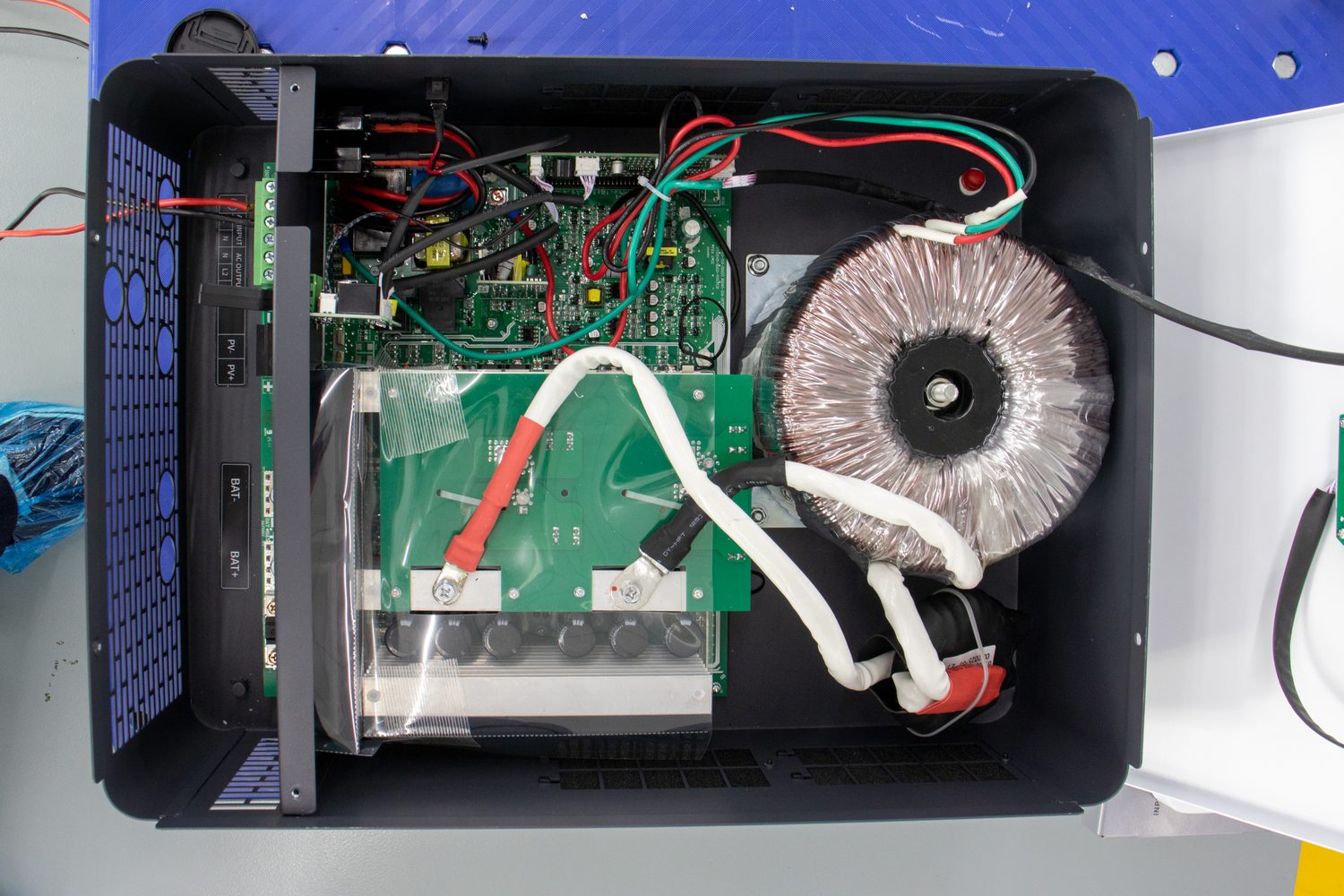

يرفع العاكس منخفض التردد الجهد عبر محوّل حلقي كبير ذي قلب حديدي قبل مرحلة الخرج. والمقايضة صريحة:
| منخفض التردد (هذا الطراز) | عالي التردد (HE200 / HE300) | |
|---|---|---|
| الحجم والوزن | كبير وثقيل | صغير وخفيف |
| الفقد بلا حمل | أقل من النصف مقارنة بوحدة عالية التردد بالقدرة نفسها | أعلى |
| تحمل الأحمال الحثّية والاندفاعية | أفضل | كافٍ للأحمال العادية |
| نسبة ذروة الحمل | 3:1 | تختلف حسب الطراز |
ونسبة الذروة 3:1 هي الرقم المهم لأحمال المحركات: مضخة بقدرة 1.5 كيلوواط مع اندفاع بدء 4.5 كيلوواط تقع داخل قدرة هذه الوحدة، بينما قد تفصل وحدة عالية التردد بقدرة مقاربة.
والفقد المنخفض بلا حمل مهم في الأنظمة التي تعمل بلا حمل لفترات طويلة — فالوحدة التي تستهلك أقل حين لا يعمل شيء تهدر طاقة أقل من مجموعة بطاريات محدودة.
أبرز المزايا
- اتصال BMS اختياري.
- وحدة تحكم شحن شمسي PWM / MPPT اختيارية.
- فقد بلا حمل أقل من نصف ما تستهلكه وحدة عالية التردد مكافئة.
- خرج موجة جيبية نقية يناسب أحمالًا متنوعة.
- حماية من القصر في الخرج.
- معاملات متعددة قابلة لضبط المستخدم.

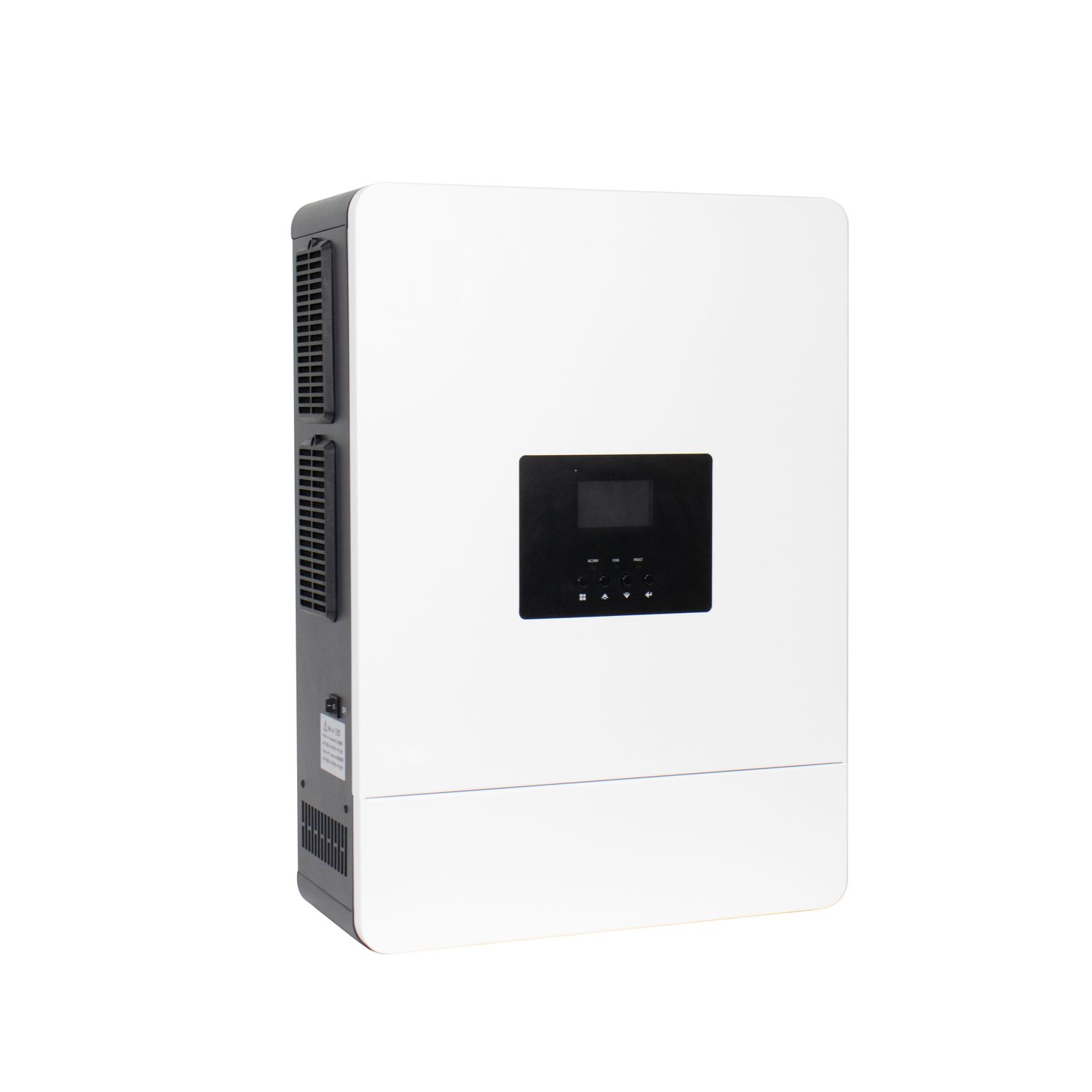

- شاشة LED كبيرة — جهد وتردد التيار المتردد، وجهد وتيار الألواح، وجهد وتردد الخرج، وجهد البطارية، وتيار الحمل.
التطبيقات المعتادة
- مضخات الري الزراعي، حيث يكون اندفاع المحرك هو القيد التصميمي.
- آلات الورش ذات الأحمال الحثّية.
- المواقع ذات التغذية الضعيفة أو غير المستقرة، حيث تساعد نافذة الإدخال الواسعة 154–264 فولت متردد.
- أي تركيب يُهمّ فيه الفقد المنخفض بلا حمل خلال فترات الخمول الطويلة.
التوصيلات والمراقبة والملحقات

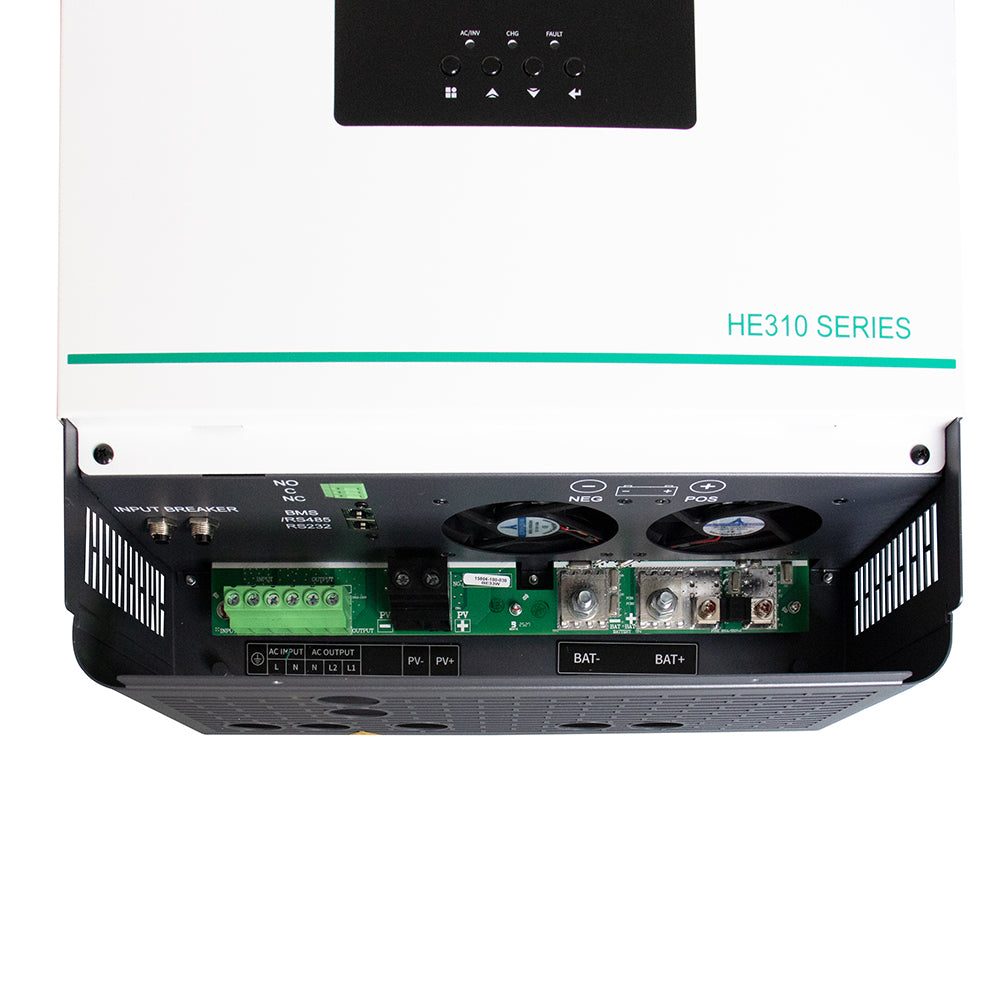

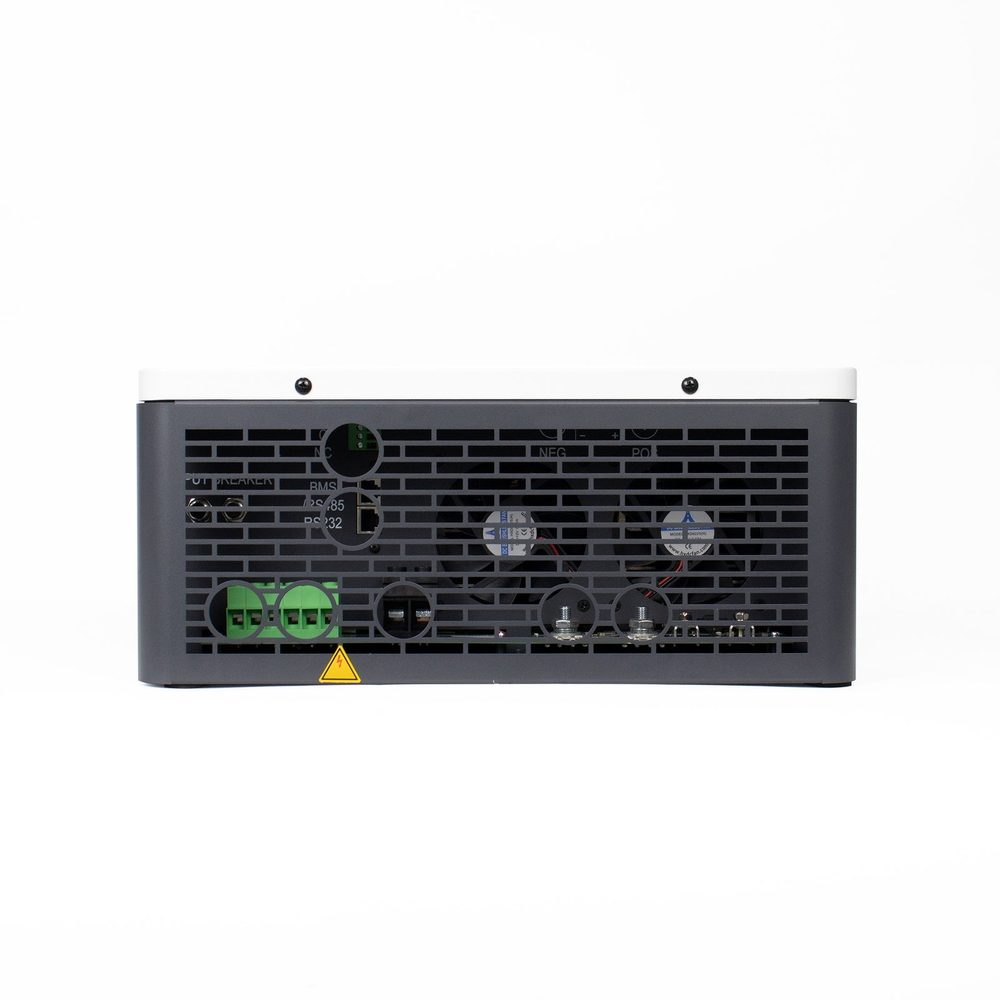

تخطيط الأطراف، ومخطط توصيل النظام، وخيارات المراقبة، والملحقات المرفقة بالوحدة.
نطاق الشهادات
| الشهادة | الحالة |
|---|---|
| CE (EMC) — CKEYS251201016 | مغطّى |
| FCC SDoC | غير محمولة لهذا الطراز |
| RoHS 2.0 | غير محمولة لهذا الطراز |
| GB 4943.1-2022 — BDL260706S002 | مغطّى (السلسلة) |
نوع البطارية لهذا الطراز AGM دورة عميقة أو GEL — وليس كيمياء الليثيوم المستخدمة في طرازات أخرى. تأكد من البطارية المعتزمة قبل الطلب. التفاصيل الكاملة في صفحة الشهادات.
