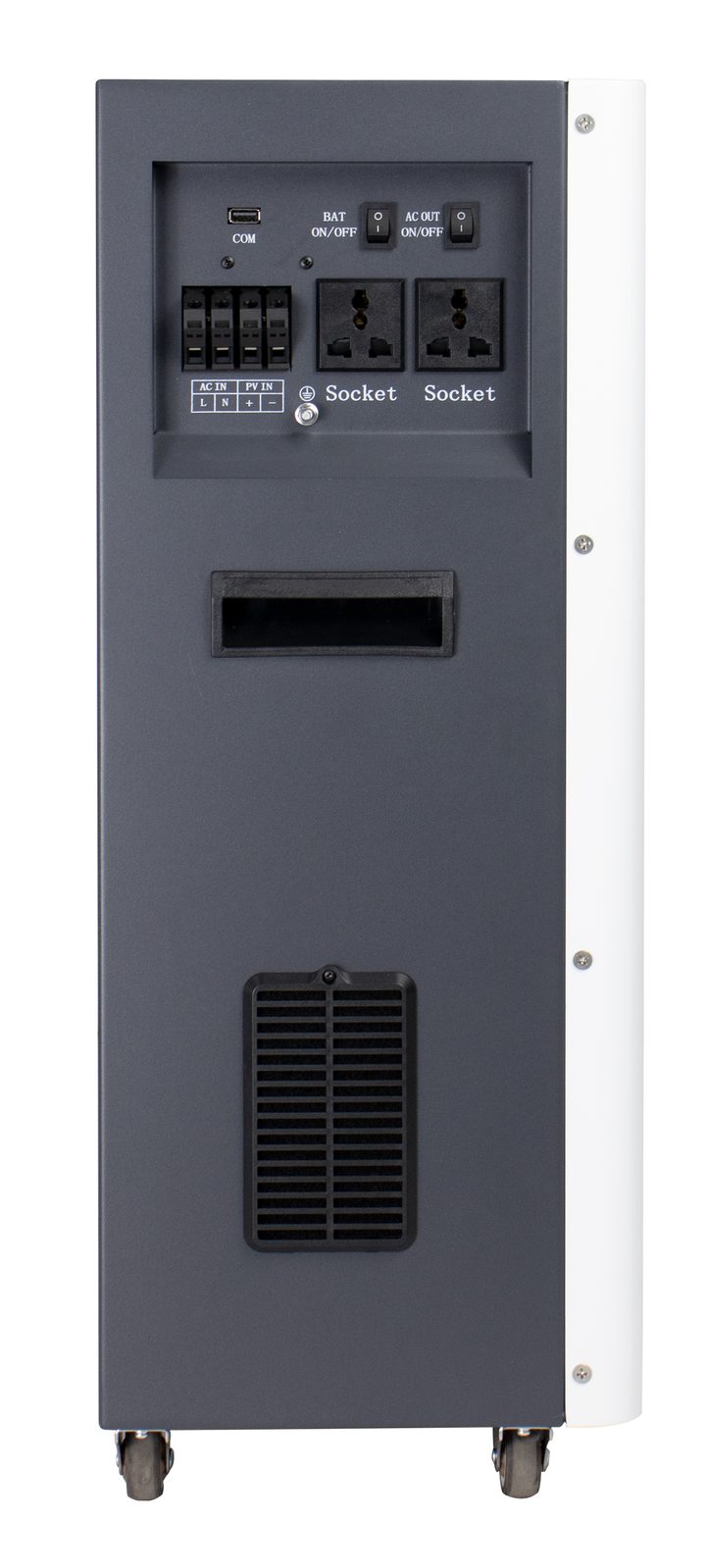

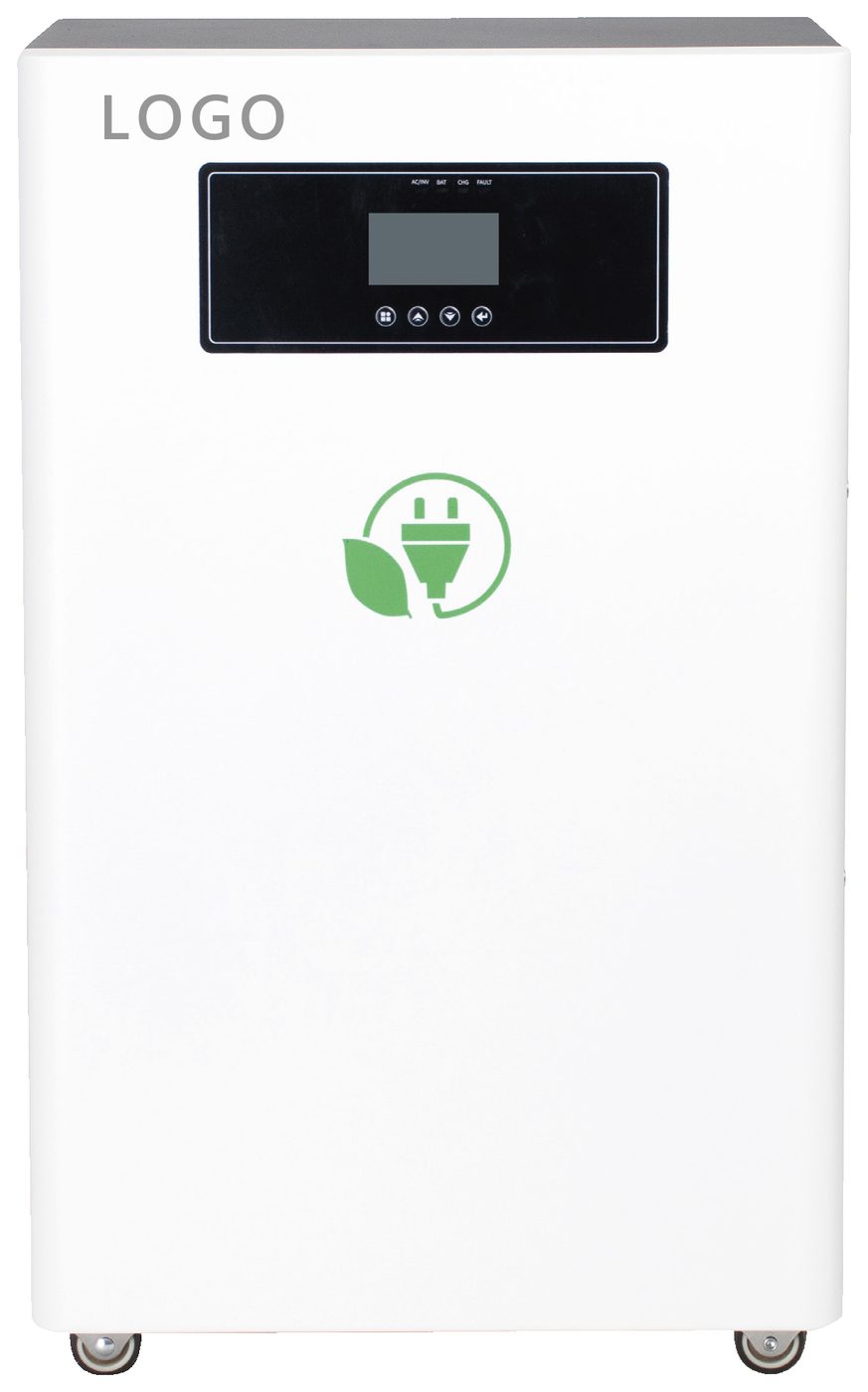

H4-N8-4200 — تخزين طاقة متكامل 8 كيلوواط ساعة، للتركيب الداخلي
باختصار: وحدة تخزين متكاملة داخلية — 8 كيلوواط ساعة من LiFePO4، وخرج 3600 واط، وإدخال ألواح 5000 واط، مع مراقبة Wi-Fi، للمواقع التي تقيم فيها الوحدة داخل المبنى.
المواصفات الفنية — البطارية
| البند | القيمة |
|---|---|
| الخلية | 3.2 فولت 314 أمبير ساعة |
| عدد الوحدات | 8 قطع |
| الجهد الاسمي | 25.6 فولت |
| جهد العمل | 22–29.2 فولت |
| الشحن/التفريغ القياسي | 0.5CP |
| الاتصال | RS485 |
| التركيب | داخلي، مدمج (الكل في واحد)، IP21 |
| نوع البطارية | LiFePO4 |
| نطاق جهد البطارية | 22–29.2 فولت |
المواصفات الفنية — إدخال الألواح
| البند | القيمة |
|---|---|
| أقصى جهد دائرة مفتوحة للألواح | 500 فولت تيار مستمر |
| نطاق جهد MPPT | 40–450 فولت تيار مستمر |
| أقصى قدرة إدخال ألواح | 5000 واط |
| أقصى تيار شحن من الألواح | 100 أمبير |
| أقصى تيار إدخال ألواح | 18 أمبير |
| الكفاءة القصوى | 98% |
المواصفات الفنية — خرج التيار المتردد
| البند | القيمة |
|---|---|
| شكل موجة الخرج | موجة جيبية |
| الجهد الاسمي | 230 فولت متردد (±5%) |
| قدرة الخرج المقنّنة | 3600 واط |
| قدرة الذروة | 7200 واط |
| زمن التحويل | 20 ملّي ثانية |
| تردد الخرج | 50 / 60 هرتز |
المواصفات الفنية — إدخال التيار المتردد
| البند | القيمة |
|---|---|
| أقصى تيار تجاوز من الشبكة | 20 أمبير |
| أقصى تيار شحن من الشبكة | 100 أمبير |
| نطاق جهد الإدخال | 90–280 فولت متردد |
| التردد | 50 / 60 هرتز |
المواصفات الفنية — عام
| البند | القيمة |
|---|---|
| الأبعاد | 400 × 250 × 656 مم |
| الوزن الصافي | 67.7 كجم |
| أبعاد التغليف | 465 × 310 × 720 مم |
| الوزن الإجمالي | 71 كجم |
| درجة الحماية | IP21 (داخلي) |
داخلي أم خارجي — الخيار الذي يهم
يحمل الطرازان H4-N8-4200 وH3-W8-6500 كمية طاقة متقاربة لكنهما غير متبادلين. والفرق في الحاوية:
| H4-N8-4200 (هذا الطراز) | H3-W8-6500 | |
|---|---|---|
| الحماية | IP21 — داخلي | IP54 — خارجي |
| الخرج المقنّن | 3600 واط | 5000 واط |
| الوزن الصافي | 67.7 كجم | 89.4 كجم |
| الموقع | غرفة معدّات، غرفة خدمات، مرآب، خزانة فنية | جدار أو أرض، في الخارج |
تحمي IP21 من الأجسام الصلبة التي تتجاوز 12 مم ومن التنقيط العمودي للماء. وهي ليست تصنيفًا مقاومًا للعوامل الجوية. والوحدة الداخلية المركّبة في الخارج ستجمع الماء والغبار، والموقف في الضمان على ذلك واضح لا لبس فيه. وإن كان لا بد أن تخرج الوحدة إلى الخارج، فحدّد نطاق H3.
وفي الداخل، تناسب هذه الوحدة غرفة معدّات أو غرفة خدمات أو مرآبًا أو منطقة فنية. وعند 67.7 كجم فهي أخف من المكافئ الخارجي، ما يسهّل المناولة داخل غرفة المعدّات، لكنها تحتاج مع ذلك قاعدة مناسبة وشخصين.
موقع هذه السعة في التشكيلة
تغطي 8 كيلوواط ساعة مع خرج 3600 واط حملًا منزليًا مسائيًا — إنارة وتبريد وتلفاز وأجهزة توجيه وشحن هواتف — إضافةً إلى أحمال نهارية تُخدم مباشرة من إدخال الألواح 5000 واط.
كما تناسب خزائن الاتصالات والبيانات، حيث يجب ألا تنقطع بضع مئات من الواط مستقرة، والطاقة الاحتياطية لموقع يمتلك تغذية من الشبكة لكنه لا يتحمل انقطاعًا. ويُبقي التبديل التلقائي بين الألواح والشبكة والبطارية الحمل مغذّى دون تدخل.
الحماية والإدارة
- نظام BMS يراقب جهد الخلية وحرارتها في مواجهة الشحن الزائد والتفريغ الزائد وارتفاع الحرارة.
- تبديل تلقائي بين الألواح والشبكة والبطارية لتغذية مستمرة.
- مراقبة Wi-Fi — تُورَّد الوحدة مع وحدة اتصال Wi-Fi خارجية للحالة عن بُعد.
- إدارة ذكية للطاقة مع أنماط إدخال أولوية قابلة للضبط — شمسية أو بطارية أو شبكة — تُضبط من شاشة LCD.
- كيمياء LiFePO4 — درجة حرارة التحلل أعلى من 500 °س.
- الدورات ≥6000 عند 25 °س و0.5C وعمق تفريغ 80%، حتى احتفاظ بسعة 80%.
الشهادات والنقل
| الشهادة | الحالة |
|---|---|
| CE / FCC / RoHS | غير محمولة |
| UN38.3 | غير محمولة |
لا يحمل هذا الطراز أي ملفات شهادات، ولا تقرير UN38.3. ولأنه يحتوي خلايا ليثيوم، فإن UN38.3 مطلوب لحجز النقل الجوي والبحري، لذا النقل مقيّد حاليًا. نوضّح ذلك قبل الطلب لا بعده — راجع صفحة الشهادات.
